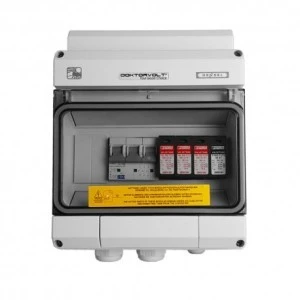

Obudowa
ilość modułów
9
ilość rzędów
1
montaż natynkowy
stopień ochrony rozdzielnicy IP65
napięcie znamionowe obudowy 1000V
wymiary obudowy 238 x 200 x 111 mm
wymiary obudowy z dławnicami PG i złączami 255 x 200 x 111 mm
materiał poliwęglan
kolor obudowy
szary RAL 7035
materiał śrub stal nierdzewna
materiał uszczelki guma EPDM
dławnice kablowe PG
2x PG-21
1x PG-11
certyfikaty i normy
CE
Eu 2002/95/EC
RoHS
Deca-BDE
CEI 23-48
symbol producenta obudowy
KV PC 81094
Wyłączniki różnicowoprądowe i nadprądowe
wyłącznik nadprądowy SEZ Typ S B16A 3P 10kA
certyfikaty i normy
IEC 61008-1
EN 61008-1
PN-EN-61008-1
VDE
Ochrona przewódów AC
ogranicznik przepięć AC VAL-MS-T1/T2 335/12.5/3+1 2800184 Phoenix Contact
maksymalne napięcie pracy Uc 335V AC
klasa ochrony T T1 T2
prąd próbny In 12,5kA
prąd maksymalny Imax 50kA
napięciowy poziom ochrony Up < 1,2kV
certyfikaty IEC 61643-11 2011
EN 61643-11 2012
eCl@ss 10.0.1
ETIM 7.0
UNSPSC 21.0
Okablowanie
zastosowane okablowanie
Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czarny)
Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czerwony)
Linka ster. H07V-K 16mm2 żółtozielony
Linka ster. H07V-K 4mm2 niebieska
Informacje producenta
producent Doktorvolt
certyfikaty i normy producenta
TUV SUD
ISO 9001:2015
CE
IEC 61439
oznaczenie producenta DV-4562-FOT
EAN 5907589334562
