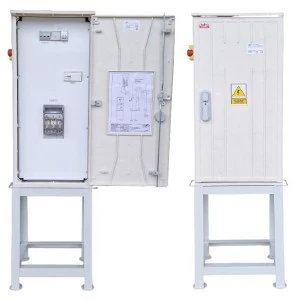

Rozdzielnica dźwigowa RD 100A przeznaczona jest do zasilania dźwigu budowlanego.
Parametry techniczne:
- Prąd znamionowy: 100A,
- Zasilanie i odpływ: zaciski 5x50mm2
- Zabezpieczenie nadmiarowo-prądowe: rozłączniki bezpiecznikowy NH00 3x100A,
- Zabezpieczenie różnicowoprądowe: 100A, nastawny prąd różnicowy 0,03A-5A, typ A,
- Przycisk bezpieczeństwa: Umiejscowiony na boku rozdzielnicy, umożliwiający szybkie wyłączenie zasilania w awaryjnych sytuacjach.
Wyłącznik różnicowo-prądowy rozdzielnicy dźwigowej RD100A zbudowany jest z rozłącznika 100A wyposażonego w cewkę wzrostową wyzwalaną przez przekaźnik różnicowo-prądowy współpracujący z przekładnikiem prądu upływowego instalacji zasilania dźwigu budowlanego. Przekaźnik posiada możliwość regulacji prądu różnicowego w granicach 0,03A - 3A.
Element wykonawczy rozdzielnicy dźwigowej RD100A wyzwalany może być równolegle poprzez przycisk bezpieczeństwa znajdujący się na elewacji bocznej rozdzielnicy dźwigowej RD100A uruchamiany przez obsługę w sytuacjach awaryjnych lub zagrożenia bezpieczeństwa.
