W asortymencie ML System znajduje się szeroki wybór rozdzielnic, które umożliwiają w sposób bezpieczny, optymalny i zgodny z normami podłączenie instalacji fotowoltaicznej do sieci energetycznej.
Rozdzielnice ML System są w pełni okablowane i wyposażone w ochronę przepięciową, a także ochronę przed skutkami zwarć i przeciążeń.

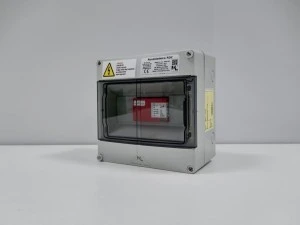

Rozdzielnica DC TYP3.1 - RDC3.1/1M/T1+T2/Z
Zestaw urządzeń z ochroną przed przepięciami po stronie DC do zastosowań wewnętrznych.
Rozdzielnica z ochroną przepięciową T1+T2 zabezpieczająca MPPT falownika z jednym ogranicznikiem przepięć (do max 2 stringów) do stosowania wewnątrz pomieszczeń.
Wyprowadzenia przewodów realizowane przez sprężynowe złączki listwowe Phoenix Contact PT6 Twin (z opcją zrównoleglenia wewnątrz obudowy).
|
Obudowa - parametry elektryczne i mechaniczne
|
| Producent/Model |
Spelsberg/AK 09 |
| Wersja |
Customized ML SYSTEM |
| Wymiary |
200x200x122 [mm] |
| Stopień ochrony |
IP65 |
| Wytrzymałość udarowa |
IK07 |
| Napięcie izolacji (Ui) |
400AC/1000DC |
| Materiał obudowy |
Polistyren RAL 7035 |
| Materiał okienka |
Poliwęglan przeźroczysty |
|
Parametry ogranicznika przepięć DC
|
| Producent/Model |
DEHN DCB YPV 1200 |
| Wersja |
900 070 |
| Ochrona |
Typ1 + Typ2 |
| Max napięcie PV UCPV |
≤1200V |
| Poziom ochrony UP |
<3,8kV |
| Czas zadziałania tA |
≤25ns |
| Max prąd wyładowczy IMAX |
40kA |
| Zakres temperatury pracy TU |
-40°C ... +80°C |
Co wyróżnia rozdzielnice ML System:
- Eliminacja zagrożenia pożarowego instalacji PV (brak połączeń poprzez panelowe złączki MC4)
- Komponenty najwyżej jakości (Producenci: DEHN, Schneider, Hensel, Spelsberg, Legrand, Phoenix Contact, Wago)
- Jednoznaczna identyfikacja (znaki ostrzegawcze o obecności napięcia AC/DC)
- Bezpieczeństwo (ostrożne podejście do stosowania podstaw bezpiecznikowych)
- Kontrola jakości
- Znak CE oraz deklaracja zgodności
Komponenty wysokiej jakości i stosowane normy producenckie to gwarancja pełnej ochrony.
