W asortymencie ML System znajduje się szeroki wybór rozdzielnic, które umożliwiają w sposób bezpieczny, optymalny i zgodny z normami podłączenie instalacji fotowoltaicznej do sieci energetycznej.
Rozdzielnice ML System są w pełni okablowane i wyposażone w ochronę przepięciową, a także ochronę przed skutkami zwarć i przeciążeń.

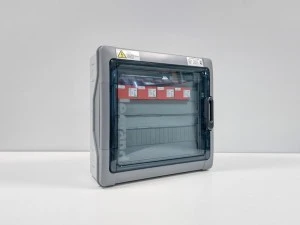

Rozdzielnica DC TYP16 - RDC16/4M/T1+T2/Z/UV
Zestaw urządzeń z ochroną przed przepięciami po stronie DC do zastosowań zewnętrznych.
Rozdzielnica z ochroną przepięciową T1+T2 zabezpieczająca cztery MPPT falownika z czterema ogranicznikami przepięć (do max 8 stringów) do stosowania wewnątrz i na zewnątrz pomieszczeń - odporność na UV.
Wyprowadzenia przewodów realizowane przez sprężynowe złączki listwowe Phoenix Contact PT6 Twin (z opcją zrównoleglenia wewnątrz obudowy).
|
Obudowa - parametry elektryczne i mechaniczne
|
| Producent/Model |
Legrand Plexo 3 |
| Wersja |
2x18 / 4140 36 |
| Wymiary |
448x432x161 [mm] |
| Stopień ochrony |
IP65 |
| Wytrzymałość udarowa |
IK09 |
| Napięcie izolacji (Ui) |
400AC/1000DC |
| Materiał obudowy |
PS/PC |
| Odporność na UV |
Odporne na UV |
|
Parametry ogranicznika przepięć DC
|
| Producent/Model |
DEHN DCB YPV 1200 |
| Wersja |
900 070 |
| Ochrona |
Typ1 + Typ2 |
| Max napięcie PV UCPV |
1200V |
| Poziom ochrony UP |
<3,8kV |
| Czas zadziałania tA |
≤25ns |
| Max prąd wyładowczy IMAX |
40kA |
| Zakres temperatury pracy TU |
-40°C ... +80°C |
Co wyróżnia rozdzielnice ML System:
- Eliminacja zagrożenia pożarowego instalacji PV (brak połączeń poprzez panelowe złączki MC4)
- Komponenty najwyżej jakości (Producenci: DEHN, Schneider, Hensel, Spelsberg, Legrand, Phoenix Contact, Wago)
- Jednoznaczna identyfikacja (znaki ostrzegawcze o obecności napięcia AC/DC)
- Bezpieczeństwo (ostrożne podejście do stosowania podstaw bezpiecznikowych)
- Kontrola jakości
- Znak CE oraz deklaracja zgodności
Komponenty wysokiej jakości i stosowane normy producenckie to gwarancja pełnej ochrony.
