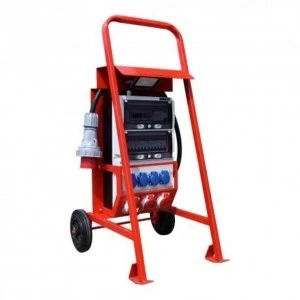

Obudowa rozdzielnicy
ilość modułów 26
ilość rzędów 2
montaż natynkowy
stopień ochrony rozdzielnicy IP44
napięcie znamionowe obudowy 1000V
wymiary obudowy z gniazdami
535 x 290 x 200 mm
(*wymiary stojaka pod tabelką)
materiał obudowy tworzywo sztuczne
drzwi przyciemniane transparentne
kolor przedniej płyty obudowy szary RAL 7035
kolor tylnej płyty obudowy czarny
materiał śrub tworzywo sztuczne
materiał uszczelki piankowa
dławnica PG dołączona w zestawie
1x PG-29
certyfikaty i normy CE, TSE
Gniazda i aparatura modułowa
ochrona przed dotykiem pośrednim
SIEMENS
wyłącznik różnicowoprądowy
63A 30mA 4P Typ A 10kA RCCB
gniazda siłowe
MENNEKES
2 x 16A 5P 400V IP44 czerwone Typ 1385
MENNEKES
1x 32A 5P 400V IP44 czerowne Typ 3451
zabezpieczenie nadprądowe gniazd siłowych
SIEMENS
wyłączniki nadprądowe:
1x C32A 6kA 3P
2x C16A 10kA 3P
gniazda 230V
MENNEKES
4 x 230V 16A 11011 IP54 2P+E
system niemiecki
Schuko
zabezpieczenie nadprądowe gniazd 230V
SIEMENS
2 x C16 1P 10kA
szyna łączeniowa 3F 11M 12mm2
licznik zużycia energii 3 fazowy LE-03d MID F&F 0,25÷10(100)A
certyfikaty i normy wyłącznika różnicowoprądowego
IEC 61008-1
EN 61008-1
PN-EN-61008-1
certyfikaty i normy wyłączników nadprądowych VDE
Okablowanie
rodzaj okablowania Linka ster. H07V-K
4mm2, 10mm2, 2,5mm2
żółtoziel.
Linka ster. H07V-K
2,5, 4mm2, 10mm2 czarna
Linka ster. H07V-K
2,5mm2, 4mm2, 10mm2
niebieska
kabel przyłączeniowy 5x10mm² OnPd H07Rn-F ok. 90cm
wtyczka 63A/5P IP67 PCE Typ 035-6 TWIST
normy i certyfikaty CPR
RoHS
CE
Informacje ogólne
prąd znamionowy 63 A
napięcie znamionowe 230 / 400 V
ICC ≤ 10 kA
RDF 0,7
Informacje producenta
producent Doktorvolt
certyfikaty i normy producenta TUV SUD
ISO 9001:2015
CE
IEC 61439
oznaczenie producenta DV-6177-D
Seria SET
EAN 5907589336177
