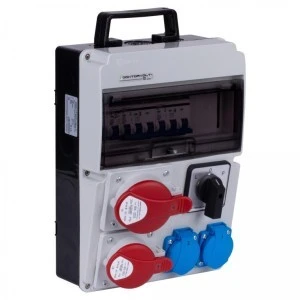

Rozdzielnica budowlana erbetka jest zaawansowanym urządzeniem służącym do zapewnienia niezawodnego dostępu do energii elektrycznej w różnorodnych warunkach pracy.
Certyfikacja przez TUV SUD i zgodność z normami IEC potwierdzają wysoką jakość i bezpieczeństwo tego produktu.
W zestawie:
Prezentowana rozdzielnica jest wyposażona w poszczególne elementy. W jej skład wchodzą:
- 1x Obudowa rozdzielnicy
- 2x Gniazda siłowe 400V (1x 32A, 1x 16A)
- 2x Gniazda 230V z bolcem ochronnym (16A)
- Okno rewizyjne 11 modułów
- Pełne okablowanie.
- Zabezpieczenia nadprądowe
- Łącznik krzywkowy L-0-P
Najważniejsze informacje:
- Kompaktowa i zwarta obudowa wykonana z najlepszej jakości materiałów,
- Posiada dwa gniazda 230 V 16 A z bolcem ochronnym, 2 gniazda siłowe - 400 V 32 A oraz 400 V 16 A
- Okablowanie i gniazda pochodzące od renomowanych producentów osprzętu elektrycznego,
- Klasa szczelności erbetki IP 44,
- Gotowa do podłączenia,
- Okno rewizyjne z modułami
- Aparatura zabezpieczająca SEZ składająca się z czterech wyłączników nadprądowych
- Wyposażona w łącznik krzywkowy L-0-P
Zastosowanie:
Rozdzielnica budowlana marki Doktorvolt została zaprojektowana z myślą o wsparciu szerokiego spektrum prac, między innymi:
- Na placach budowy i obszarach prac drogowych - gdzie niezbędne jest niezawodne źródło zasilania do obsługi ciężkiego sprzętu i narzędzi elektrycznych
- W zakładach przemysłowych, warsztatach i garażach - ułatwia podłączenie maszyn i urządzeń wymagających dostępu do gniazd siłowych, zwiększając efektywność pracy i bezpieczeństwo użytkowania.
- Budowy domu - stanowi kluczowe rozwiązanie dla zapewnienia ciągłego dostępu do energii elektrycznej, co jest niezbędne do prowadzenia różnorodnych prac instalacyjnych i wykończeniowych.
- Do zasilania w energię elektryczną terenów zielonych i imprez masowych na świeżym powietrzu.
Certyfikacja:
Każdy produkt marki Doktorvolt posiada unikatowy, indywidualny certyfikat potwierdzający wysoką jakość produktu oraz jego zgodność z normami IEC.
Świadczy to o tym, że produkt został poddany rutynowym testom, które mają zapewnić maksymalny poziom bezpieczeństwa podczas użytkowania w różnych warunkach.
W procesie produkcji rozdzielnic firma Doktorvolt wdrożyła system zarządzania certyfikowany przez TUV SUD, świadczącej o:
- gwarancji wysokiej jakości,
- transparentnym przepływie informacji,
- gwarancji w zakresie bezpieczeństwa,
- zapewnionej dobrej obsłudze klienta.
Szczelność IP44 (zgodnie z PN-EN 60529:2003)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona przed pyłem
- ochrona przed bryzgami wody z dowolnego kierunku
Dane techniczne:
Informacje Ogólne
- Model: DV-1413-F
- Oznaczenie serii produktu: CAS
- Producent: DOKTORVOLT
- Napięcie znamionowe: 230 V /400 V
- Częstotliwość znamionowa: 50 Hz
- Prąd znamionowy: 40 A
- Prąd znamionowy zwarciowy umowny: 6 kA
- RDF: 0,7
Dane techniczne obudowy
- Wymiary obudowy (bez gniazd): 223 x 310 x 112 mm
- Materiał obudowy: Tworzywo sztuczne
- Kolor przedniej/tylnej płyty obudowy: Szary/czarny
Gniazda DOKTORVOLT
- 2 x 1 fazowe (z bolcem ochronnym) 1P + N + PE, 16 A, 230 V
- 1 x 3 fazowe CEE 3P + N + PE, 16 A, 400 V
- 1 x 3 fazowe CEE 3P + N + PE, 32 A, 400 V
Aparatura zabezpieczeniowa SEZ
- 2x Wyłącznik nadprądowy C16, 1P, 6kA
- 1x Wyłącznik nadprądowy C16, 3P, 6kA
- 1x Wyłącznik nadprądowy C32, 3P, 6kA
Warunki instalacyjne
- Temperatura otoczenia: -25 °C ~ +50 °C
- Ochrona przed wnikaniem obcych ciał stałych i przed wnikaniem wody: IP44
- Odporność na promieniowanie UV: Tak
- Konstrukcja stacjonarna/ruchoma: Stacjonarna
Oprzewodowanie
- Producent Przewodów: Bitner
- Przewody ochronne: Linka ster. H07V-K 2,5/4 mm2 żółtozielona
- Przewody neutralne: Linka ster. H07V-K 2,5/4 mm2 niebieska
- Przewody zasilające: Linka ster. H07V-K 2,5/4 mm2 czarna
Normy i Certyfikaty
- Certyfikaty i normy producenta: TUV SUD, ISO 9001:2015, CE, IEC 6143
