CDNVRau-DIN
|
|
Opis
|

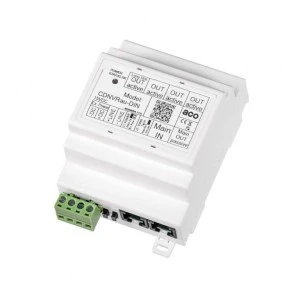

Rozdzielacz aktywny video na szynę DIN
|
|
Wymiary (mm)
|
4 moduły DIN
|
|
Wykonanie
|
Obudowa z tworzywa ABS
|
|
Sposób montażu
|
Szyna DIN lub natynkowo
|
|
Typ instalacji
|
Cyfrowy: skrętka cat. 5e lub 6
|
|
Zasilanie
|
15VDC / 80mA
|
|
Pobór mocy w trybie czuwania
|
~1,2W
|
|
Wyjścia
|
Złącze RJ45 (5 x magistrala: video, linia, zasilanie):
- 4 x wyjścia aktywne (wzmacniacze)
- 1 x wyjście pasywne (bez wzmacniacza)
Złącza śrubowe ARK:
- podłączenie sygnału linii (odbiorniki audio)
|
|
Wejścia
|
Złącze RJ45 (magistrala: video, linia, zasilanie):
- 1 x wejście główne
Złącza śrubowe ARK:
- podłączenie zasilania dodatkowego
|
|
Cechy
|
- podłączenie do 5 odbiorników
- rozdzielenie magistrali głównej na 4 niezależne wyjścia
- odległość do odbiornika: max 70 m (przy odpowiedniej konfiguracji systemu)
- możliwość zwiększenia odległości z zastosowaniem dodatkowych zasilaczy
- wejście główne z panelu lub innego źródła standardu ACO
- cztery aktywne wyjścia (wzmacniacze wideo)
- jedno wyjście pasywne do podłączenia kolejnego rozdzielcza lub odbiornika
- jedno wyjście aktywne z dodatkowym wzmocnieniem sygnału wideo (przy długich magistralach niweluje straty sygnału video)
- kompatybilny z innymi systemami video ACO
- złącza typu RJ45 (magistrala systemu)
- złącza śrubowymi ARK (zasilanie, linia audio)
- możliwość pracy jako rozdzielacz przelotowy lub końcowy (wbudowany terminator video załączany zworką)
- montowany na szynę DIN lub natynkowo
- dioda sygnalizacyjna zasilanie i status pracy rozdzielacza
|
