KD8 2112000
Rejestrator ekranowy
2:6 wejść pomiarowych program.
1:przekaź. NO i wej. binarne
1:zasilanie 90-253V a.c.
2:progr. KD7 (Con.+Set.+Arch.)
00:wykonanie standardowe
0:wersja pol., bez atestu KJ
Rejestrator KD8 przeznaczony jest do pomiaru, wizualizacji i kontroli parametrów procesów technologicznych w różnych gałęziach przemysłu. Może być stosowany jako stacja zbierania danych w systemach pomiarowo-regulacyjnych lub jako autonomiczny przyrząd pomiarowo-rejestrujący. Rejestrator spełnia wymagania normy FDA dla tworzenia rejestrów elektronicznych (patrz deklaracja zgodności).
- prosta i przyjazna obsługa dzięki zastosowaniu ekranu dotykowego oraz interfejsu graficznego Windows
- możliwość wymiany danych konfiguracyjnych pomiędzy rejestratorem a PC poprzez interfejs USB lub kartę CompactFlash,
- interfejs RS-485 (MODBUS Slave).
WEJŚCIA I WYJŚCIA POMIAROWE
W zależności od wykonania rejestrator KD8 ma:
- 3 lub 6 analogowych kanałów pomiarowych izolowanych galwanicznie,
- 6 lub 12 wyjść alarmowych (po 2 na kanał wejściowy)
- 4 lub 8 wejść cyfrowych,
EKSPOZYCJA DANYCH
Dla zobrazowania przebiegu procesu klient ma do wyboru wiele form prezentacji danych:
- w postaci wykresów - liniowego oraz bargrafów,
- wskaźników cyfrowych oraz analogowych,
- statystyk.
Każdy kanał ma możliwość przypisania indywidualnych ustawień np. koloru, nazwy, zakresu czy sposoby prezentacji.
ARCHIWIZACJA DANYCH
Dla archiwizacji danych rejestrator KD8 wyposażony został w:
- wymienną pamięć zewnętrzną (karta CompactFlash),
- pamięć wewnętrzną 6MB z podtrzymaniem danych,
BEZPIECZEŃSTWO PRACY
W celu zapewnienia bezpieczeństwa pracy rejestratora, użytkownik może mieć indywidualny login i hasło.
OPROGRAMOWANIE
Do obsługi rejestratora KD8 przeznaczone są programy KD8 SETUP, KD ARCHIVE, KD CONNECT, KD CHECK.
- KD8 SETUP służy do konfigurowania rejestratora,
- KD ARCHIVE - przeznaczony jest do wizualizacji, weryfikacji podpisu cyfrowego oraz wydruku danych z rejestratora,
- KD CONNECT - przeznaczony jest do komunikacji pomiędzy PC a rejestratorem KD8 poprzez łącze USB. Umożliwia pobieranie danych archiwalnych z rejestratora, zapis i kasowanie danych na karcie CF,
- KD CHECK przeznaczony jest do weryfikacji podpisu cyfrowego w danych archiwalnych.

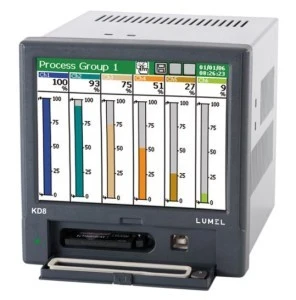

Zdjęcie ma charakter poglądowy.
