Konifguracja wykonania PUR-49D-R-J0-1125-10-3-001 posiada:
Wyświetlacz: PV - czerwony, SV - zielony
Typ wejścia: 1 x uniwersalne
Typ wyjścia: 2 x przekaźnik + 1 x Open Collector + 1 x analogowe (4...20 mA, pasywne, izolowane)
Interfejs komunikacyjny: RS-485 / Modbus RTU
Zasilanie: 16...35V AC, 19...50V DC
Opcje: brak
Opis ogólny:

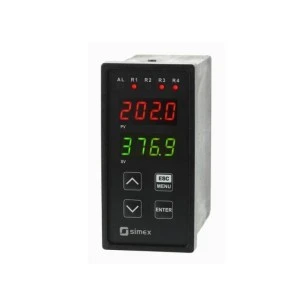

PUR-49D pełni funkcję prostego regulatora dwuprogowego typu ON-OFF z histerezą oraz zaawansowanego regulatora PID z dwiema pętlami sterującymi (grzanie/chłodzenie), opcją auto-tuning oraz elementami sterowania rozmytego typu Fuzzy-Logic. Jego cechą charakterystyczną są dwa rzędy wyświetlaczy: pierwszy - przedstawia wartość mierzoną, drugi- zaprogramowane wartości regulatora lub progów zadziałania przekaźników. W procesie regulacji biorą udział wyjścia REL, OC (SSR) lub analogowe, do wyboru: aktywne wyjście prądowe, pasywne wyjście prądowe lub aktywne wyjście napięciowe.
Regulator PUR-49D posiada jedno wejście uniwersalne typu: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 lub TC (K, S, J, T, N, R, B, E). W trakcie procesu pomiarowego dostępny jest tylko jeden rodzaj wejścia. Urządzenie automatycznie kompensuje temperaturę zimnych końców termopary. Wejścia RTD oraz TC posiadają pełną linearyzację charakterystyk. Dla wejść prądowych i napięciowych dostępna jest szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika oraz objętościowa zbiorników cylindrycznych). Wyjście 24V DC / 100 mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Regulator może być konfigurowany z poziomu lokalnej klawiatury lub portu RS-485 i bezpłatnego oprogramowania S-Config.
