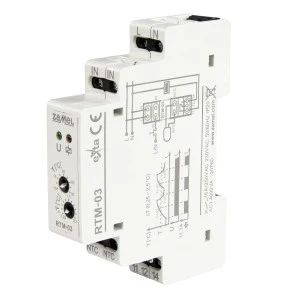

Regulator temperatury RTM-03 służy do sterowania odbiornikami (np. grzejniki, ogrzewanie podłogowe) w zależności od temperatury panującej w otoczeniu zewnętrznego czujnika NTC. Urządzenie posiada możliwość regulacji temperatury zadanej za pomocą potencjometru znajdującego się na panelu przednim w zakresie -10 ºC ÷ +90 ºC. Za pomocą drugiego potencjometru możliwy jest wybór jednej z 10 wartości histerezy z jaką ma działać regulator (od 0,25 ºC do 2,5 ºC). Do poprawnej pracy urządzenie wymaga podłączenia zewnętrznej sondy NTC-03. Sonda nie występuje w komplecie z regulatorem i należy nabyć ją oddzielnie. Przewód sondy ma 3 m długości i można go przedłużyć do 50 m przewodem o przekroju 0,2 ÷ 2,50 mm2. Sond nie można łączyć ze sobą.
CECHY FUNKCJONALNE PRODUKTU:
- Regulacja temperatury w zakresie -10 ºC ÷ +90 ºC,
- kontrolka podłączenia czujnika,
- wejście nocnego obniżenia temperatury o 5 ºC,
- wyjście przekaźnikowe o maksymalnej obciążalności 16 A.
- skokowa regulacja histerezy w zakresie 0,25 ºC do 2,5 ºC,
- kontrolka stanu przekaźnika,
- obudowa jednomodułowa,
- zewnętrzna sonda NTC,
- sterowanie odbiornikami w zależności od temperatury,
- montaż na szynie TH 35,
DANE TECHNICZNE:
Zaciski zasilania L , N
Znamionowe napięcie zasilania 230 V
Liczba kanałów 1
Parametry styków przekaźnika 16 A NO/NC 4000 VA AC1
Stopień ochrony obudowy IP20
Szerokość 17,5 mm
Wysokość 90,0 mm
Głębokość 66,0 mm
Waga 77 g
Zaciski czujnika NTC NTC
Zakres nastaw temperatury -10 ÷ +90 ºC
Zakres nastawy histerezy temperatury 0,25 ÷ 2,5 ºC
Zaciski wejścia nocnego obniżenia temp. o 5 stopni Celsjusza Wejścia IN wyzwalane przez sygnał L lub N
