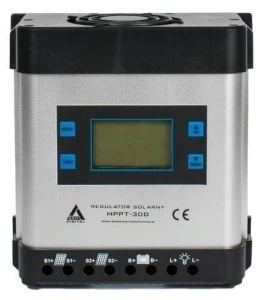

Solarny regulator ładowania MPPT z wyświetlaczem LCD - 12/24V 30A
Regulatory MPPT są ulepszoną wersją regulatorów PWM. Spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, a więc przede wszystkim służącą do kontroli pracy systemów fotowoltaicznych. Ich zadaniem jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem, a co za tym idzie zwiększenia żywotności baterii.
Dodatkowo regulatory MPPT mają wbudowaną funkcję śledzenia MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.
Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.
Najważniejsze cechy:
- Maksymalny prąd ładowania: 30 A
- Napięcie wyjściowe: 12 V / 24 V (autodetekcja)
- Napięcie zasilania: 12V @ 20V-60V / 24V @ 30V-90V
- Rodzaj: MPPT
Charakterystyka:
- Śledzenie maksymalnego punktu pracy (MPPT)
- Automatyczne wykrywanie napięcia 12/24V
- Regulacja napięciowa i prądowa
- Ładowanie PWM
- Technologia ładowania wielostopniowego
- Odłączanie odbiorników
- Automatyczne załączanie po rozłączeniu
- Solidna aluminiowa obudowa
- Wyświetlacz LCD parametrów pracy
Zastosowanie i funkcje
Regulatory ładowania z serii MPPT zostały zaprojektowane do pracy w zaawansowanych systemach fotowoltaicznych. Ich zadaniem jest kontrola wielostopniowego procesu ładowania akumulatora oraz zabezpieczenie go przed przeładowaniem lub głębokim rozładowaniem, jak również informowanie użytkownika o aktualnych parametrach pracy.
Dzięki zastosowaniu algorytmu śledzenia największego punktu mocy panelu solarnego ich efektywność jest nieporównywalnie większa niż w przypadku klasycznych regulatorów PWM. Automatyczny system detekcji napięcia pozwala zarówno na współpracę z akumulatorami 12V jak i 24V, a intuicyjne menu umożliwia właściwy dobór parametrów pracy, odpowiednich dla danego typu zastosowanego akumulatora: żelowy lub AGM.
Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych. Prosty system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu. Pod prezentowany regulator można podpiąć przewody solarne o przekroju aż do 16 mm². Urządzenie zostało wyposażone w wygodny panel LCD, który dzięki wyświetlaniu parametrów pracy znacząco ułatwia kontrolę instalacji.
System zabezpieczeń
- Przeładowanie akumulatora
- Głębokie rozładowanie akumulatora
- Zamiana biegunów na każdym z wejść/wyjść
- Automatyczny bezpiecznik elektroniczny
- Ochrona przeciwzwarciowa
- Przeciwprzepięciowe na wejściu panelu
- Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
- Przed prądem zwrotnym do panelu nocą
- Przed przegrzaniem i zbyt dużym obciążeniem
- Odłączenie akumulatora przy zbyt wysokim napięciu
Budowa urządzenia
- Przycisk MENU - odpowiada za zmianę wyświetlanej treści na wyświetlaczu
- Przycisk LOAD - włącznik / wyłącznik obwodu obciążenia DC
- Wyświetlacz LCD - informuje o bieżących parametrach pracy.
- Przycisk strzałka w górę - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji
- Przycisk strzałka w dół- zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji
- Złącze panelu - dodatni i ujemny biegun służący do podłączenia panelu solarnego
- Złącze akumulatora - dodatni i ujemny biegun służący do podłączenia akumulatora (12V lub 24V)
- Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego akumulatora)
Schemat podłączenia regulatora
- S) Panel solarny
- B) Akumulator 12V lub 24V
- L) Obciążenie (np.żarówka)
Parametry techniczne:
- Napięcie wyjściowe - wejściowe: 12V @ 20V-60V / 24V @ 30V-90V (autodetekcja)
- Obsługiwany typ akumulatora: AGM / Żelowy
- Napięcie ładowania (ustawialne): 14.0V ÷ 15.0V / 28.0V ÷ 30.0V
- Napięcie podtrzymania: 13.8V / 27.6V
- Napięcie rozłączenia (LVD): 10.4V ÷ 11.4 V / 20.8V ÷ 22.8V
- Napięcie ponownego załączenia: 12.2V ÷ 13.2 V / 24.4 V ÷ 26.4V
- Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
- Zabezpieczenie nadnapięciowe PV: 12V @ 60V / 24V @ 90V
- Maksymalny prąd ładowania: 30A
- Maksymalny prąd obciążenia: 30A
- Własne zużycie prądu: <1mA (czuwanie) / 15mA (praca) / 130mA (praca z podłączonym obciążeniem)
- Temperatura pracy: -25°C ~ +55°C
- Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C
- Maksymalny przekrój przewodów: 16mm / 6AWG
- Stopień ochrony (IP): IP21
- Wymiary DxSxW [mm]: 175x175x95
- Waga [kg]: 1.54
