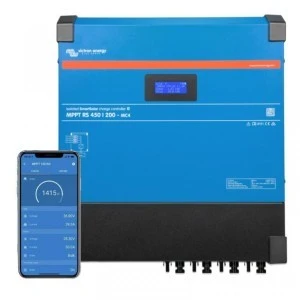

Regulator ładowania SmartSolar MPPT RS 450/200‑MC4
- Producent:VICTRON ENERGY
- Indeks producenta:3669
- Indeks TIM:0001-00018-20971
- Kategoria:Regulatory ładowania
- Ocena:
Cena:
Regulator Smart Solar
RS 450/200-MC4
Sterowniki ładowania solarnego SmartSolar MPPT RS stanowią rozwiązanie firmy dla instalacji składających się z dużej ilości układów połączonych paneli fotowoltaicznych ładujących baterie akumulatorowe 48 V prądu stałego. Urządzenie to doskonale sprawdza się w przypadku zarówno dużych instalacji bez dostępu do sieci elektroenergetycznej, jak i instalacji akumulatorowych połączonych z siecią.
Model 5,76 kW obejmuje szerokie spektrum sygnału wejściowego w zakresie 80-450 V prądu stałego, niezależne wejścia do śledzenia, pełną dołączalność, izolowane przyłącza FW, ekran wyświetlacza, w pełni programowalne parametry ładowania akumulatorów oraz aktywne chłodzenie. Nowa obudowa wykonana całkowicie z metalu oraz w pełni osłonięte połączenia elektryczne zwiększają bezpieczeństwo oraz pozostają w zgodzie z nowoczesnym wzornictwem najnowszych urządzeń firmy Victron.
Sterownik ładowania solarnego SmartSolar RS łączy się z układem FW z napięciem pomiędzy 80 a 450 V Voc (napięcie jałowe) i skutecznie ładuje baterię akumulatorową 48 V prądem o natężeniu 100 A lub 200 A. Ustawienia ładowania są w pełni programowalne, a można je dostosować do różnych rodzajów akumulatorów, tj. kwasowych, litowych i innych.
Sterownikiem ładowania solarnego SmartSolar RS można sterować i monitorować zdalnie przez Bluetooth korzystając z aplikacji VictronConnect. Umożliwia to konfigurację i zarządzanie urządzeniem, dostęp do najważniejszych informacji na temat napięcia i natężenia prądu akumulatora i paneli FW, danych historycznych i trendów.
Sterownik ładowania solarnego SmartSolar RS wyposażony jest w porty magistrali VE.Can. Umożliwiają one łączność z dodatkowymi urządzeniami VE.Can MPPT połączonymi ze SmartSolar RS. Dodatkowe urządzenia są ze sobą połączone szeregowo kablem RJ45. Po połączeniu ze sobą wszystkie poszczególne sterowniki ładowania synchronizują etapy ładowania. Tym samym kablem mogą również przesyłać swoje dane do urządzenia GX konieczne do monitorowania aparatury (jak, przykładowo, Cerbo GX).
MPPT: ultraszybkie śledzenie punktu mocy maksymalnej. Technologia MPPT stale monitoruje napięcie i wyjściowe natężenie prądu paneli fotowoltaicznych (PV), przez co gwarantuje pozyskanie z paneli i zmagazynowanie każdej porcji dostępnej energii. Zalety tego rozwiązania można najbardziej docenić przy częściowym zachmurzeniu oraz przy ciągłych zmianach natężenia światła.
Konfiguracja i monitorowanie z użyciem VictronConnect. Sterownikiem ładowania solarnego SmartSolar RS można sterować i monitorować zdalnie przez Bluetooth korzystając z aplikacji VictronConnect. Umożliwia to konfigurację i zarządzanie urządzeniem, dostęp do najważniejszych informacji na temat napięcia i natężenia prądu akumulatora i paneli FW, danych historycznych i trendów.
Dodatkowe urządzenia w układzie szeregowym. Sterownik ładowania solarnego SmartSolar RS wyposażony jest w porty magistrali VE.Can. Umożliwiają one łączność z dodatkowymi urządzeniami VE.Can MPPT połączonymi ze SmartSolar RS. Dodatkowe urządzenia są ze sobą połączone szeregowo kablem RJ45. Po połączeniu ze sobą wszystkie poszczególne sterowniki ładowania synchronizują etapy ładowania. Tym samym kablem mogą również przesyłać swoje dane do urządzenia GX konieczne do monitorowania aparatury (jak, przykładowo, Cerbo GX).
Połączenia I/O. Sterownik ładowania solarnego SmartSolar RS wyposażony jest w programowalny przekaźnik oraz funkcję zdalnego wykrywania temperatury i napięcia. Zdalne wejście może przyjąć sygnały z urządzeń smallBMS firmy Victron oraz innych rodzajów BMS z sygnalizacją zezwalającą na ładowanie
Wyświetlacz SmartSolar Control. Po uzupełnieniu systemu o wyświetlacz SmartSolar Control można szybko sprawdzać stan ładowarki i akumulatora magazynującego energię. Wystarczy podłączyć go z przodu ładowarki MPPT, aby móc ją konfigurować i monitorować jej pracę w czasie rzeczywistym...
Algorytm Battery Life Każdy akumulator pracujący cyklicznie powinien być co kilka dni naładowany do pełna. Praca cykliczna na połowie naładowania wpływa negatywnie na kondycję akumulatora i prowadzi do jego szybszej eksploatacji. Algorytm Battery Life potrafi wykryć, że akumulator jest niedoładowany i ograniczać wyjście LOAD - odbiorniki. Jeżeli po rozładowaniu pełnego akumulatora następnego dnia nie został on doładowany regulator podwyższa próg odłączenia odbiorników i jednocześnie zwiększa próg załączenia po pełnym naładowaniu. Każdego dnia progi są modyfikowane aż do osiągnięcia pełnego naładowania akumulatora. Takie rozwiązanie znacznie wydłuża żywotność akumulatora.
Regulatory MPPT Victron Energy optymalizują ładowanie akumulatora w 3 krokach. Tryb pierwszy Bulk ładuje akumulator z pełną mocą tak szybko jak to możliwe. Tryb Absorbtion to właściwa faza łądowania prądem stałym aż do osiągnięcia przez akumulator poboru mniejszego niż 1 Amper. Tryb Float spoczynkowy załączany jest kiedy akumulator przestaje pobierać energię. Regulator zmniejsza napięcie do 13,8V dzięki czemu wydłuża on czas pracy akumulatora.
W każdym regulatorze Victron Energy wbudowany został czujnik temperatury. Ma on za zadanie zmieniać napięcie ładowania w zależności od temperatury otoczenia. Gdy temperatury są ujemne napięcie jest podnoszone gdy jednak napięcie jest dodatnie napięcie jest obniżane. Taka funkcjonalność znacząco wydłuża żywotność akumulatora.
Specyfikacja
Parametry / Model MPPT Smart Solar 450 | 200 MC4
- Napięcie akumulatora 48 V
- Prąd znamionowy ładowania 200 A
- Maksymalna moc ładowania 11,5 kW przy 57,6 V
- Napięcie ładowania "absorpcja" Ustawienie domyślne: 57,6 V (regulowane)
- Napięcie ładowania "float" Ustawienie domyślne: 55,2 V (regulowane)
- Programowalny zakres napięcia Minimum: 36 V Maksimum: 60 V
- Algorytm ładowania Wielostopniowy adaptacyjny (regulowany)
- Czujnik temperatury akumulatora W zestawie
- Maksymalna wydajność 96%
- Konsumpcja własna 15 mA
Solar
- Maksymalne napięcie stałe PV 450 V
- Napięcie rozruchowe 120 V
- Zakres napięcia roboczego MPPT 80 – 450 V
- Liczba urządzeń śledzących 4
- Max. Prąd wejścia operacyjnego PV 18 A na tracker
- Max. Prąd zwarciowy PV 20 A na tracker
- Maks. Moc ładowania na wyjściu DC 4000 W na tracker 5760 W total
- Maksymalna wielkość matrycy PV na jeden tracker 7200 Wp (450 V x 20 A)
- Poziom awaryjny izolacji PV 100 kΩ
Ogólne
- Zsynchronizowana praca równoległa Tak, do 25 jednostek z VE.Can
- Programowalny przekaźnik Tak
- Ochrona Odwrotna polaryzacja PV Zwarcie na wyjściu Nadmierna temperatura
- Transmisja danych Port VE.Direct, port VE.Can & Bluetooth
- Częstotliwość Bluetooth 2402 – 2480 MHz
- Moc Bluetootha 4dBm
- Port analogowy/cyfrowy ogólnego przeznaczenia Tak, 2x
- Zdalne włączanie/wyłączanie Tak
- Zakres temperatury pracy -40 do +60 °C (chłodzenie wspomagane wentylatorem)
- Wilgotność (bez kondensacji) maks. 95 %
Inne
- Materiał i kolor Stal, niebieski RAL 5012
- Kategoria ochrony IP21
- Podłączenie akumulatora Sworznie M8
- Zaciski mocy Wejście PV 1 para męskich i żeńskich złączy MC4 na tracker
- Waga 13,7 kg
- Wymiary (h x w x gł) 487 x 434 x 146 mm
- Bezpieczeństwo EN-IEC 62109-1, EN-IEC 62109-2
