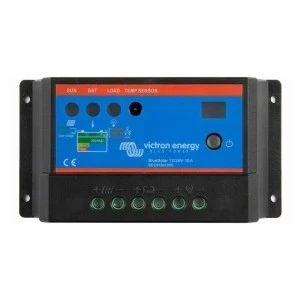

Regulator ładowania PWM‑Light 10A 12/24V

Regulator ładowania
PWM-Light 10A 12/24V

ładowania PWM-Light 5/10/20A w zależności od mocy to popularne regulatory z systemem ładowania PWM dostarczane przez Holenderską firmę Dedykowane są do małych systemów fotowoltaicznych pracujących z jednym i napięciem 12V aczkolwiek możliwa jest ich konfiguracja przy zastosowaniu napięcie 24V. Urządzenie posiada wbudowany czujnik temperatury do optymalizacji napięcia ładowania. 3 stopniową charakterystykę ładowania zwiększająca szybkość ładowania a także pełne zabezpieczenie: nadprądowe, przeciwzwarciowe i odwrotną polaryzację. Te zabezpieczenia czynią z niego trudny sprzęt uszkodzenia.

PARAMETRY/MODEL	Regulator ładowania PWM-Light 10A 12/24V
Napięcie akumulatora	Z automatycznym wykrywaniem napięcia w systemie
Prąd znamionowy ładowania	10 A
Automatyczne odłączanie obciążenia	Tak
Maksymalne napięcie słoneczne	28V / 55V (1)
Konsumpcja własna	< 10 mA
Wyjście z obciążenia	Sterowanie ręczne + odłączenie niskiego napięcia
Ochrona	Odwrotna polaryzacja baterii (bezpiecznik) Zwarcie na wyjściu Nadmierna temperatura
Zabezpieczenie przed przeciążeniem	Wyłączenie po 60 s w przypadku 130% obciążenia Wyłączenie po 5 s w przypadku 160% obciążenia Zwarcie: natychmiastowe wyłączenie
Uziemienie	Wspólny pozytywny
Zakres temperatury roboczej	-20 do +50°C (pełne obciążenie)
Wilgotność (bez kondensacji)	Maks. 95%
BATERIE
Napięcie ładowania "absorpcja"	14.2V / 28,4V
Napięcie ładowania "float"	13.8V / 27,6V
Odłączenie obciążenia niskiego napięcia	11,2V / 22,4V
Ponowne podłączenie obciążenia niskiego napięcia	12,6V / 25,2V (ręczny) 13,1V / 26,2V (automatyczny)
INNE
Klasa ochrony	IP20
Wielkość zacisku	5 mm² / AWG10
Waga	0,15 kg
Wymiary (h x w x gł)	70 x 133 x 33,5 mm
Bezpieczeństwo	IEC 62109-1
