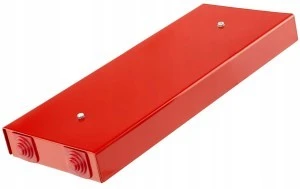

Puszka przeciwpożarowa PIP‑7A P10x2x4 prostokątna, E90, przelotowa, wymiary 114x30x286mm, czerwony 84627616

Wysokiej jakości, certyfikowana puszka instalacyjna do stosowania w systemach sygnalizacji pożaru. Przeznaczona jest do łączenia przewodów instalacji SAP.

Obudowa posiada odporność ogniową E90. Jej zadaniem jest zapewnienie ciągłości linii sygnałowej.

Puszka PIP-7AN posiada dokumenty wydane przez CNBOP-PIB:

• krajowy certyfikat stałości właściwości użytkowych nr. 063-UWB-0194
• krajowa ocena techniczna nr. CNBOP-PIB-KOT-2019/0113-3704 wydanie 2

Główne zalety:

• Przebadana przez CNBOP-PIB
• Do stosowania w systemach sygnalizacji pożaru
• Posiada odporność ogniową E90 (klasa zachowania funkcji odpowiadająca 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru)
• Wyposażona w nowe typoszeregi
• Możliwość zastosowania przewodów ognioodpornych o większym przekroju
• Kompatybilna z przewodami typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame, itp.
• Przeznaczona do łączenia przewodów instalacji SAP

Ułatwiony montaż:

1. Brak docisków (trzymaczy) kabla
2. Wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
3. Przepusty kablowe wsuwane od góry
4. Ulepszona konstrukcja przepustów - proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Opis konstrukcji:

Puszka instalacyjna PIP-7AN do systemów pożarowych wykonana została z blachy pokrytej czerwoną farbą proszkową. Wewnątrz zawiera kostki ceramiczne umożliwiające łączenie przewodów o maksymalnie dziesięciu parach, przy maksymalnym przekroju 1 żyły równym 4mm².

Z tyłu znajdują się dwa otwory do mocowania przy pomocy metalowych kołków do sufitu lub ściany.

Specyfikacja:

• Napięcie zasilania: max. 400V AC
• Bezpiecznik: nie
• Zakres prądowy: max. 32 A
• Maksymalna średnica kabla instalacyjnego: Ø 19 mm
• Maksymalny przekrój przewodu: 4 mm²
• Stopień ochrony: IP20
• Wymiary: 275 x 114 x 30 mm
• Wymiary z przepustami: 286 x 114 x 30 mm
• Waga: 916 g
• Schemat podłączenia: na zdjęciu poniżej
