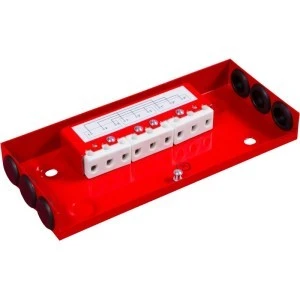

Puszka instalacyjna rozgałęźna 3x3 (0,5 do 6 mm²) PP‑BXM typ 3

Puszki instalacyjne typu PP-BXM przeznaczone do zespołów kablowych. Mogą służyć do łączenia i rozgałęziania kabli elektrycznych i teletechnicznych przeznaczonych do przesyłania sygnałów i zasilania urządzeń obiektu.

Puszka instalacyjna PP-BXM Typ 3: puszka rozgałęźna umożliwia łączenie 3 przewodów 3-żyłowych o przekroju od 0,5 do 6 mm2.

Zakres stosowania puszek instalacyjnych ograniczony jest do kabli o napięciu znamionowym do 1 kV.

Wymiary [mm]: 30 / 212 / 94 (w/s/g)

Maksymalna średnica przewodu [mm]:
- z dławikiem - 16mm,
- bez dławika - 19mm.

Parametry	Wersja podstawowa	Dodatkowa opcja na życzenie klienta
Podtrzymanie funkcji	-
Napięcie (max)	450V
Klasa szczelności	IP42
Wyposażenie	gumowe dławiki kablowe
Materiał	blacha stalowa czarna (standard DC 01)	stal nierdzewna (standard 1.4301)
Lakierowanie	RAL 3000 (czerwony)	dowolny kolor z palety RAL
Waga	0,56 kg

INSTALACJA:

Puszki instalacyjne typu PP-BXM należy mocować bezpośrednio do podłoża betonowego klasy B20 lub kamienia naturalnego. Tuleje rozporowe, śruby mocujące do podłoża powinny być wykonane ze stali. Tuleje i kołki rozporowe M6 powinny być wpuszczone w beton minimum 30 mm. Siła naciągu na kołek nie powinna przekraczać 500 N.

Puszki montowane do koryt i drabin kablowych za pomocą blach montażowych BP-1 i BP-2. Puszki montowane do ścian i stropów za pomocą kołków metalowych M6x30 (2szt.)
