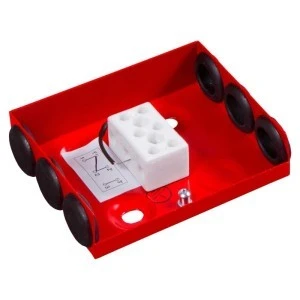

Puszki instalacyjne typu PP-BXM przeznaczone do zespołów kablowych. Mogą służyć do łączenia i rozgałęziania kabli elektrycznych i teletechnicznych przeznaczonych do przesyłania sygnałów i zasilania urządzeń przeciwpożarowych obiektu.
Puszka przelotowo-rozgałęźna z bezpiecznikiem termicznym 145°C, umożliwia łączenie 2 żył o przekroju od 0,5 do 6mm2..
Zakres stosowania puszek instalacyjnych przeciwpożarowych ograniczony jest do kabli o napięciu znamionowym do 1 kV.
Wymiary [mm]: 30 / 102,5 / 84 (w/s/g)
Maksymalna średnica przewodu [mm]:
- z dławikiem - 16mm,
- bez dławika - 19mm.
Parametry |
Wersja podstawowa |
Dodatkowa opcja na życzenie klienta |
Podtrzymanie funkcji |
- |
|
Napięcie (max) |
450V |
|
Klasa szczelności |
IP42 |
|
Wyposażenie |
bezpiecznik termiczny 145°C
gumowe dławiki kablowe |
bezpieczniki termiczne lub nadprądowe
wg wytycznych zamawiającego |
Materiał |
blacha stalowa czarna (standard DC 01) |
stal nierdzewna (standard 1.4301) |
Lakierowanie |
RAL 3000 (czerwony) |
dowolny kolor z palety RAL |
Waga |
0,27 kg |
|
ZASTOSOWANIE:
Zasilanie urządzeń służących ochronie przeciwpożarowej np. wentylatorów oddymiających, systemów centralnej baterii oświetlenia awaryjnego, klap oraz central: systemów sygnalizacji pożaru, sterowania oddymianiem, dźwiękowych systemów ostrzegawczych, itp.
Transmisja danych np. w systemach sygnalizacji pożarowej.
Instalacja głośników DSO oraz sygnalizatorów akustycznych i optycznych SSP.
INSTALACJA:
Puszki instalacyjne przeciwpożarowe typu PP-BXM należy mocować bezpośrednio do podłoża betonowego klasy B20 lub kamienia naturalnego. Tuleje rozporowe, śruby mocujące do podłoża powinny być wykonane ze stali. Tuleje i kołki rozporowe M6 powinny być wpuszczone w beton minimum 30 mm. Siła naciągu na kołek nie powinna przekraczać 500 N.
Puszki montowane do koryt i drabin kablowych za pomocą blach montażowych BP-1 i BP-2. Puszki montowane do ścian i stropów za pomocą kołków metalowych M6x30 (2szt.)
