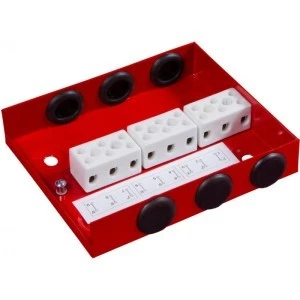

Puszka instalacyjna przelotowo‑rozgałęźna 9 zaciskowa od 0,5 do 6 mm² PP‑BXM typ 3.2

Puszki instalacyjne typu PP-BXM przeznaczone do zespołów kablowych. Mogą służyć do łączenia i rozgałęziania kabli elektrycznych i teletechnicznych przeznaczonych do przesyłania sygnałów i zasilania urządzeń obiektu.

Puszka instalacyjna PP-BXM Typ 3.2: puszka przelotowo-rozgałęźna umożliwia łączenie 3 przewodów 3-żyłowych o przekroju od 0,5 do 6 mm2.

Zakres stosowania puszek instalacyjnych ograniczony jest do kabli o napięciu znamionowym do 1 kV.

Wymiary [mm]: 30 / 120 / 135 (w/s/g)

Maksymalna średnica przewodu [mm]:
- z dławikiem - 16mm,
- bez dławika - 19mm.

Parametry	Wersja podstawowa	Dodatkowa opcja na życzenie klienta
Podtrzymanie funkcji	-
Napięcie (max)	450V
Klasa szczelności	IP42
Wyposażenie	gumowe dławiki kablowe	bezpieczniki termiczne lub nadprądowe wg wytycznych zamawiającego
Materiał	blacha stalowa czarna (standard DC 01)	stal nierdzewna (standard 1.4301)
Lakierowanie	RAL 3000 (czerwony)	dowolny kolor z palety RAL
Waga	0,56 kg

INSTALACJA:

Puszki instalacyjne typu PP-BXM należy mocować bezpośrednio do podłoża betonowego klasy B20 lub kamienia naturalnego. Tuleje rozporowe, śruby mocujące do podłoża powinny być wykonane ze stali. Tuleje i kołki rozporowe M6 powinny być wpuszczone w beton minimum 30 mm. Siła naciągu na kołek nie powinna przekraczać 500 N.

Puszki montowane do koryt i drabin kablowych za pomocą blach montażowych BP-1 i BP-2. Puszki montowane do ścian i stropów za pomocą kołków metalowych M6x30 (2szt.)
