Puszki instalacyjne typu PP-BXM przeznaczone do zespołów kablowych. Mogą służyć do łączenia i rozgałęziania kabli elektrycznych i teletechnicznych przeznaczonych do przesyłania sygnałów i zasilania urządzeń obiektu.

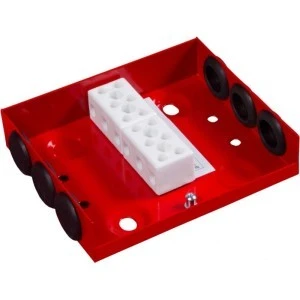

Puszka przelotowo-rozgałęźna PP-BXM typ 2.2: puszka instalacyjna wyposażona w 6 zacisków zapewniających montaż żył o przekroju od 0,5 do 6mm2.
Zakres stosowania puszek instalacyjnych ograniczony jest do kabli o napięciu znamionowym do 1 kV.
Wymiary [mm]: 330 / 120 / 100 (w/s/g)
Maksymalna średnica przewodu [mm]:
- z dławikiem - 16mm,
- bez dławika - 19mm.
| Parametry |
Wersja podstawowa |
Dodatkowa opcja na życzenie klienta |
| Podtrzymanie funkcji |
- |
|
| Napięcie (max) |
450V |
|
| Klasa szczelności |
IP42 |
|
| Wyposażenie |
gumowe dławiki kablowe |
bezpieczniki termiczne lub nadprądowe wg wytycznych zamawiającego |
| Materiał |
blacha stalowa czarna (standard DC 01) |
stal nierdzewna (standard 1.4301) |
| Lakierowanie |
RAL 3000 (czerwony) |
dowolny kolor z palety RAL |
| Waga |
0,38 kg |
|
INSTALACJA:
Puszki instalacyjne typu PP-BXM należy mocować bezpośrednio do podłoża betonowego klasy B20 lub kamienia naturalnego. Tuleje rozporowe, śruby mocujące do podłoża powinny być wykonane ze stali. Tuleje i kołki rozporowe M6 powinny być wpuszczone w beton minimum 30 mm. Siła naciągu na kołek nie powinna przekraczać 500 N.
Puszki montowane do koryt i drabin kablowych za pomocą blach montażowych BP-1 i BP-2. Puszki montowane do ścian i stropów za pomocą kołków metalowych M6x30 (2szt.)
