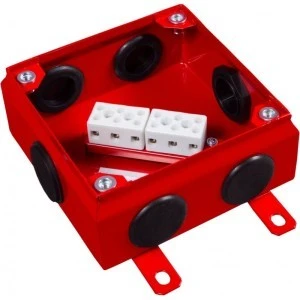

Puszka instalacyjna E90 przelotowo‑rozgałęźna 6 zaciskowa (1,5 do 16 mm²) PP‑BXM typ 10
- Producent:BOXMET LTD SP. Z O.O.
- Indeks producenta:PP-BXM TYP 10 3000
- Indeks TIM:0001-00015-67612
- Kategoria:t łączeniowe ze złączkami
- Ocena:
Cena:
Puszki instalacyjne typu PP-BXM przeznaczone do zespołów kablowych. Mogą służyć do łączenia i rozgałęziania kabli elektrycznych i teletechnicznych przeznaczonych do przesyłania sygnałów i zasilania urządzeń przeciwpożarowych obiektu.
Puszka przelotowo-rozgałęźna wyposażona w 6 zacisków zapewniających montaż żył o przekroju od 1,5 do 16mm2. W standardzie wyposażona w 4 dwukomponentowe dławiki metryczne i 2 zaślepki.
Zakres stosowania puszek instalacyjnych przeciwpożarowych ograniczony jest do kabli o napięciu znamionowym do 1 kV.
Wymiary [mm]: 80 / 190 / 155 (w/s/g)
Maksymalna średnica przewodu [mm]:
- z dławikiem dwukomponentowym M32 (wyposażenie standardowe) - 24 mm
- z dławikiem M40 (wyposażenie opcjonalne) - 20 do 26 mm
| Parametry | Wersja podstawowa | Dodatkowa opcja na życzenie klienta |
|---|---|---|
| Podtrzymanie funkcji | - | |
| Napięcie (max) | 450V | |
| Klasa szczelności | IP65 | |
| Zaciski | 2 kostki - 6 zacisków od 1,5 do 16 mm2 | |
| Wyposażenie | dławiki kablowe dwukomponentowe M32 - 4 szt. zaślepki M32 - 2 szt. |
dławiki kablowe M40 - 4 szt. zaślepki M40 - 2 szt. |
| Materiał | blacha stalowa czarna (standard DC 01) | stal nierdzewna (standard 1.4301) |
| Lakierowanie | RAL 3000 (czerwony) | dowolny kolor z palety RAL |
| Waga | 0,95 kg | |
| Uwagi | Puszki można wyposażać w inne typy dławików kablowych M20 i M32 |
Puszki można wyposażać w inne typy dławików kablowych M20 i M32 |
ZASTOSOWANIE:
Zasilanie urządzeń służących ochronie przeciwpożarowej np. wentylatorów oddymiających, systemów centralnej baterii oświetlenia awaryjnego, klap oraz central: systemów sygnalizacji pożaru, sterowania oddymianiem, dźwiękowych systemów ostrzegawczych, itp.
Transmisja danych np. w systemach sygnalizacji pożarowej.
Instalacja głośników DSO oraz sygnalizatorów akustycznych i optycznych SSP.
INSTALACJA:
Puszki instalacyjne przeciwpożarowe typu PP-BXM należy mocować bezpośrednio do podłoża betonowego klasy B20 lub kamienia naturalnego. Tuleje rozporowe, śruby mocujące do podłoża powinny być wykonane ze stali. Tuleje i kołki rozporowe M6 powinny być wpuszczone w beton minimum 30 mm. Siła naciągu na kołek nie powinna przekraczać 500 N.
Puszki montowane do koryt i drabin kablowych za pomocą blach montażowych BP-1 i BP-2. Puszki montowane do ścian i stropów za pomocą kołków metalowych M6x30 (2szt.)
