Wysokiej jakości, certyfikowana puszka instalacyjna do stosowania w systemach sygnalizacji pożaru. Przeznaczona do podłączania sygnalizatorów (np. typu SA-K5, SA-K6, SA-K7 oraz innych), głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.
Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.
Puszka PIP-2AN posiada dokumenty wydane przez CNBOP-PIB:
- krajowy certyfikat stałości właściwości użytkowych nr. 063-UWB-0194
- krajowa ocena techniczna nr. CNBOP-PIB-KOT-2019/0113-3704 wydanie 2
Główne zalety:
- Przebadana przez CNBOP-PIB
- Do stosowania w systemach sygnalizacji pożaru
- Posiada odporność ogniową E90 (klasa zachowania funkcji odpowiadająca 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru)
- Wyposażona w nowe typoszeregi
- Możliwość zastosowania przewodów ognioodpornych o większym przekroju
- Kompatybilna z przewodami typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame, itp.
- Przeznaczona do podłączenia sygnalizatorów, głośników systemów rozgłaszania przewodowego (DSO), klap dymowych itd.
Ułatwiony montaż:
- Brak docisków (trzymaczy) kabla
- Wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
- Przepusty kablowe wsuwane od góry
- Ulepszona konstrukcja przepustów - proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu
Opis konstrukcji:

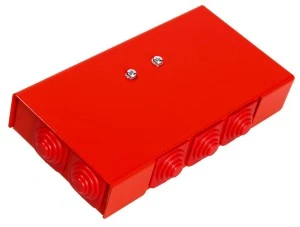

Puszka instalacyjna PIP-2AN do systemów pożarowych wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera kostki ceramiczne oraz osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej, a także osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.
Z tyłu znajdują się dwa otwory do mocowania przy pomocy metalowych kołków do sufitu lub ściany.
Specyfikacja:
- Napięcie zasilania: max. 400V AC
- Bezpiecznik: nie
- Zakres prądowy: max. 16 A
- Maksymalna średnica kabla instalacyjnego: Ø 19 mm
- Maksymalny przekrój przewodu: 4 mm²
- Stopień ochrony: IP20
- Wymiary: 156 x 80 x 30 mm
- Wymiary z przepustami: 166 x 88 x 30 mm
- Waga: 331 g
- Współpracujący sygnalizator: SA-K5, SA-K6, SA-K7
- Schemat podłączenia: na zdjęciu obok
