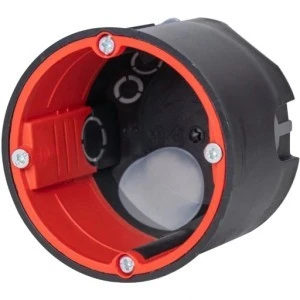

Puszka instalacyjna podtynkowa F-TRONIC o średnicy 68 mm i głębokości 62 mm to wielofunkcyjny produkt zapewniający ochronę przeciwpożarową, izolację akustyczną oraz szczelność powietrzną.
Dzięki zastosowaniu innowacyjnej membrany 2K montaż przewodów i rur jest możliwy bez użycia narzędzi, co znacząco skraca czas instalacji.
Produkt ten oferuje wysoką klasę odporności ogniowej oraz zgodność z licznymi certyfikatami (DIBt, ETA), gwarantując bezpieczeństwo i niezawodność w różnych typach budynków.
Najważniejsze funkcje:
- Wielofunkcjonalna puszka instalacyjna
- Ochrona przeciwpożarowa, izolacja akustyczna, szczelność powietrzna
- DIBt Z-19.21-2283
- ETA-18/0628
- Możliwość montażu naprzeciwległego i modernizacji
- Ściana lekka: klasa odporności ogniowej do EI120; klasa odporności ogniowej EI30 do EI60 bez wełny izolacyjnej
- Ściana z drewna laminowanego: klasa odporności ogniowej do EI90
- Ściana szachtowa do EI90
Dane techniczne:
- Producent: f-tronic
- Typ: puszka podtynkowa
- Głębokość: 62 - 62 mm
- Średnica: 68 mm
- Głębokość wewnętrzna: 60 mm
- Średnica otworu frezowania: Ø 68 mm
- Temperatura otoczenia (24h): 35 °C
- Temperatura otoczenia (maksymalna): 40 °C
- Temperatura otoczenia (minimalna): -25 °C
- Maksymalna wilgotność względna przy 25°C (krótkotrwała): 90%
- Maksymalna wilgotność względna przy 40°C: 50%
- Materiał puszki: PP/TPE-S
- Możliwość plombowania: nie
- Kolor: czarny
- Stopień ochrony (IP): IP30
- Wolne od metali ciężkich: tak
- Wolne od halogenów: tak
- Rodzaj montażu: HW
- Wolne od PVC: tak
- Wolne od silikonu: tak
- Możliwość układania w stosy: tak
- Odporne na warunki atmosferyczne: nie
Cechy i certyfikaty:
- Wlot kablowy 3x1,mm5²: 2
- Wlot kablowy 5x1,5²/3x2,5²: 2
- Napięcie znamionowe: 400 V
- Maksymalny przekrój: 2,5 mm²
- Wlot rurkowy 2x ≤ M25
- Odpowiednie dla grubości blachy: 5-40 mm
- Aprobata: ETA-18/0628
- DIBt: Z-19.21.2283CE: tak
- Test na drut żarowy: 850 °C
- Zgodność z REACH: tak
- Zgodność z RoHS: tak
- Normy: DIN EN 60670-1 (VDE 0606-1); DIN EN 60670-22 (VDE 0606-22)
- VDE: tak
Izolacja akustyczna
Pomimo kompaktowej konstrukcji, puszki przeciwpożarowe najnowszej generacji od f-tronic spełniają wymagania dotyczące izolacji akustycznej zgodnie z normą DIN EN ISO 10140.
Szczelna konstrukcja
Szczelna konstrukcja zapewnia w przypadku pożaru niezawodne zapobieganie rozprzestrzenianiu się dymu w budynku, jeszcze przed uruchomieniem właściwej funkcji przeciwpożarowej spowodowanej wzrostem temperatury.
Membrana
Dzięki membranie 2K możliwe jest wprowadzenie rur i przewodów bez użycia narzędzi, co upraszcza montaż i pozwala zaoszczędzić do 60% czasu.
Szybki montaż
Zachowanie standardowej średnicy otworu frezowania wynoszącej 68 mm umożliwia szybki i bezproblemowy montaż, a także łatwe łączenie bez dodatkowego wysiłku.
Oznaczenia
Umieszczone z tyłu oznaczenie ułatwia prawidłowe przyporządkowanie odpowiednich wlotów do rur i przewodów.
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Narzędzie z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkty z symbolem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Wyprodukowano w Niemczech
Prezentowany produkt został wyprodukowany w Niemczech. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.
Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
