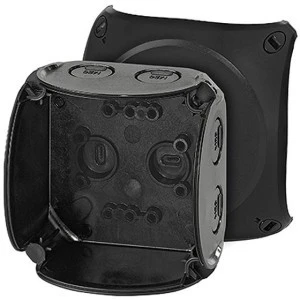

Puszka instalacyjna natynkowa o wymiarach 93x93x62 mm to hermetyczna obudowa bez zacisków, charakteryzująca się wysoką odpornością na warunki atmosferyczne i wodę morską, co czyni ją idealnym rozwiązaniem do zastosowań zewnętrznych, także na nabrzeżach i statkach
Jej główną korzyścią jest niezawodność, potwierdzona stopniem ochrony IP66, a z odpowiednimi dławnicami IP69, co zapewnia pyłoszczelność i odporność na silne strugi wody.
Dodatkowe funkcje obejmują przetłoczenia metryczne w ściankach bocznych, linkę łączącą pokrywę z podstawą oraz możliwość plombowania pokrywy bez dodatkowych akcesoriów.
Najważniejsze funkcje:
- Bez zacisków
- Z przetłoczeniami metrycznymi w ściankach bocznych
- Zapewniona odporność na warunki atmosferyczne, w tym na promieniowanie słoneczne UV, deszcz, temperaturę,udary mechaniczne itd.
- Odporność na oddziaływanie wody morskiej
- Możliwość stosowania na nabrzeżach i na statkach
- Plombowanie pokrywy bez dodatkowych akcesoriów
- Uchwyty do mocowania puszki i linka łącząca pokrywę z podstawą w komplecie
- Kolor: czarny, RAL 9011
- Stopień ochrony IP69 możliwy z dławniami HENSEL typu AKM lub ASS (brak w zestawie)
Dane techniczne:
- Producent: Hensel
- Typ: Puszka natynkowa
- Napięcie znamionowe izolacji: Ui = 1000 V a.c./d.c.
- Materiał: PC (poliwęglan) z GFS
- Szerokość montażowa: 74 mm
- Wysokość montażowa: 74 mm
- Maks. głębokość montażowa: 47 mm
- Szerokość: 93 mm
- Wysokość: 93 mm
- Głębokość: 62 mm
- Masa: 0,108 kg
- Według normy: IEC 60670-22; DNV GL - Nr. certyfikatu: TAE00000EE
- Stopień szczelności: IP66 / IP67 / IP69
- Kolor: czarny, RAL9011
- Zaciski: nie
- VDE: tak
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Klasa szczelności IP66 / IP67 / IP69 (EN60529):
System IP oznacza stopień ochrony zapewnianej przez obudowe przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
- zanurzenie do 1m max 15min.
IP69 (z dławnikami typu AKM lub ASS, brak w zestawie)
- Odporność przy okazjonalnym czyszczeniu (bezpośrednim strumieniem wody) myjką wysokociśnieniową bez dodatku środków czyszczących,
- Ciśnienie wody: maks. 100 barów,
- Temperatura wody: maks 80°C,
- Oddalenie ≥ 0,15 m, zgodnie z wymogami DIN EN 60529:2014-09 (IEC60529:2013) = IP 69
Szczegółowa specyfikacja techniczna:
Zakres zastosowań:
- Nadaje się do nieosłoniętych instalacji zewnętrznych.
- Rozwiązania umożliwiające redukcję zjawiska tworzenia się kondensatu pary wodnej.
Odporność na przypadkowe strugi wody:
- Odporność na okazjonalne czyszczenie myjką wysokociśnieniową (bez środków czyszczących), zgodnie z normą DIN EN 60529:2014-09 (IEC 60529:2013) = IP 69.
- Parametry: ciśnienie wody maks. 100 barów, temperatura wody maks. 80°C, odległość ≥ 0,15 m.
- Wymagane zastosowanie dławnic HENSEL typu AKM lub ASS (brak w zestawie).
Temperatura otoczenia:
- Wartość średnia na 24 godziny: +55 °C.
- Wartość maksymalna: +70 °C.
- Wartość minimalna: -25 °C.
Ochrona pożarowa przy błędach wewnętrznych:
- Wymagania zgodne z przepisami i normami dla urządzeń elektrycznych.
- Próba rozżarzonego drutu według IEC 60695-2-11: 650°C dla obudów i dławnic; 850°C dla części przewodzących prąd.
Palność:
- Próba rozżarzonego drutu IEC 60695-2-11: 960 °C.
- UL Subject 94: V-0.
- Trudnopalne, samogasnące.
Stopień ochrony przed mechanicznymi udarami:
Wydzielanie toksyn:
- Bezhalogenowe, zgodne z normą IEC 60754-2 dotyczącą korozyjności gazów pożarowych.
- Bezsilikonowe.
