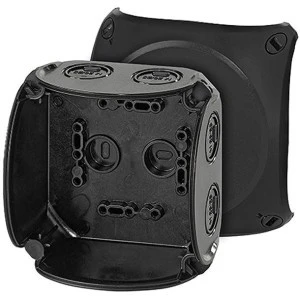

Puszka instalacyjna KF 0200 B natynkowa bez zacisków z linką łączącą pokrywę z podstawą 104x104x70mm hermetyczna IP66 czarna HEN

Puszka instalacyjna natynkowa o wymiarach 104x104x70 mm to hermetyczna obudowa bez zacisków, charakteryzująca się wysoką odpornością na warunki atmosferyczne i wodę morską, co czyni ją idealnym rozwiązaniem do zastosowań zewnętrznych, także na nabrzeżach i statkach

Jej główną korzyścią jest niezawodność, potwierdzona stopniem ochrony IP66, a z odpowiednimi dławnicami IP69, co zapewnia pyłoszczelność i odporność na silne strugi wody.

Dodatkowe funkcje obejmują przetłoczenia metryczne w ściankach bocznych, linkę łączącą pokrywę z podstawą oraz możliwość plombowania pokrywy bez dodatkowych akcesoriów.

Najważniejsze funkcje:

• Bez zacisków
• Z przetłoczeniami metrycznymi w ściankach bocznych
• Zapewniona odporność na warunki atmosferyczne, w tym na promieniowanie słoneczne UV, deszcz, temperaturę,udary mechaniczne itd.
• Odporność na oddziaływanie wody morskiej
• Możliwość stosowania na nabrzeżach i na statkach
• Plombowanie pokrywy bez dodatkowych akcesoriów
• Uchwyty do mocowania puszki i linka łącząca pokrywę z podstawą w komplecie
• Kolor: czarny, RAL 9011
• Stopień ochrony IP69 możliwy z dławniami HENSEL typu AKM lub ASS (brak w zestawie)

Dane techniczne:

• Producent: Hensel
• Typ: Puszka natynkowa
• Napięcie znamionowe izolacji: Ui = 1000 V a.c./d.c.
• Materiał: PC (poliwęglan) z GFS
• Szerokość montażowa: 83 mm
• Wysokość montażowa: 83 mm
• Maks. głębokość montażowa: 55 mm
• Szerokość: 104 mm
• Wysokość: 104 mm
• Głębokość: 70 mm
• Masa: 0,132 kg
• Według normy: IEC 60670-22; DNV GL - Nr. certyfikatu: TAE00000EE
• Stopień szczelności: IP66 / IP67 / IP69
• Kolor: czarny, RAL9011
• Zaciski: nie
• VDE: tak

Czym jest znak VDE?

VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.

Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.

Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.

Klasa szczelności IP66 / IP67 / IP69 (EN60529):

System IP oznacza stopień ochrony zapewnianej przez obudowe przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
• zanurzenie do 1m max 15min.

IP69 (z dławnikami typu AKM lub ASS, brak w zestawie)

• Odporność przy okazjonalnym czyszczeniu (bezpośrednim strumieniem wody) myjką wysokociśnieniową bez dodatku środków czyszczących,
• Ciśnienie wody: maks. 100 barów,
• Temperatura wody: maks 80°C,
• Oddalenie ≥ 0,15 m, zgodnie z wymogami DIN EN 60529:2014-09 (IEC60529:2013) = IP 69

Szczegółowa specyfikacja techniczna:

Zakres zastosowań:

• Nadaje się do nieosłoniętych instalacji zewnętrznych.
• Rozwiązania umożliwiające redukcję zjawiska tworzenia się kondensatu pary wodnej.

Odporność na przypadkowe strugi wody:

• Odporność na okazjonalne czyszczenie myjką wysokociśnieniową (bez środków czyszczących), zgodnie z normą DIN EN 60529:2014-09 (IEC 60529:2013) = IP 69.
• Parametry: ciśnienie wody maks. 100 barów, temperatura wody maks. 80°C, odległość ≥ 0,15 m.
• Wymagane zastosowanie dławnic HENSEL typu AKM lub ASS (brak w zestawie).

Temperatura otoczenia:

• Wartość średnia na 24 godziny: +55 °C.
• Wartość maksymalna: +70 °C.
• Wartość minimalna: -25 °C.

Ochrona pożarowa przy błędach wewnętrznych:

• Wymagania zgodne z przepisami i normami dla urządzeń elektrycznych.
• Próba rozżarzonego drutu według IEC 60695-2-11: 650°C dla obudów i dławnic; 850°C dla części przewodzących prąd.

Palność:

• Próba rozżarzonego drutu IEC 60695-2-11: 960 °C.
• UL Subject 94: V-0.
• Trudnopalne, samogasnące.

Stopień ochrony przed mechanicznymi udarami:

• IK09 (10 Joule).

Wydzielanie toksyn:

• Bezhalogenowe, zgodne z normą IEC 60754-2 dotyczącą korozyjności gazów pożarowych.
• Bezsilikonowe.
