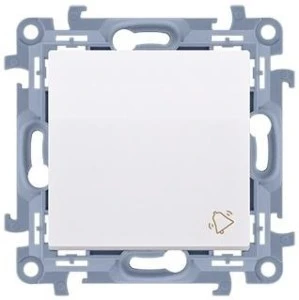

Przycisk "dzwonek", 10 AX, biały
Dane techniczne
- Producent: KONTAKT-SIMON
- Seria: SIMON 10
- Kod producenta: CD1C.01/11
- Typ produktu: moduł
- Prąd znamionowy świetlówkowy: 10 AX
- Napięcie znamionowe: 250 V
- Rodzaj podłączenia / typ zacisku: szybkozłącza
- Stopień ochrony: IP20/44
- Podświetlenie: nie
- Nadruk/piktogram: symbol "dzwonek"
- Rodzaj materiału: tworzywo sztuczne, PC, bezhalogenowe
- Zabezpieczenie powierzchni: lakierowanie
- Wykończenie powierzchni: matowe
- Sposób montażu: montaż podtynkowy
- Sposób mocowania: pazurki / wkręty
- Wymiary (wys. szer. gł.): 77 × 77 × 41 mm
- Głębokość wbudowania: 25 mm
- Sposób działania: klawisz kołyskowy
- Ilość klawiszy/dźwigni: 1
- Styki (działanie): 1 styk zwierny (NO)
- Układ połączeń: łącznik 1-biegunowy (monostabilny)
- Kolor: biały (RAL 9003)
Uwagi: do uzyskania klasy bryzgoszczelności IP44 należy zastosować uszczelkę ramki.
Simon 10 to:
- Doskonały stosunek ceny do jakości gwarantowanej marką KONTAKT-SIMON
- Szeroka gama łączników pojedynczych, podwójnych, krzyżowych, schodowych
- Szeroka gama gniazd wtyczkowych, hermetycznych, telefonicznych, komputerowych, antenowych
- Ramki w systemie wieloramkowym (1x 2x 3x 4x i 5x) nadające się do montażu poziomego i pionowego (posiadają możliwość zdejmowania bez konieczności demontażu pokrywy i klawisza)
- Każdy moduł jest przystosowany do IP44. Wystarczy zamontować odpowiednią uszczelkę do ramki.
- Białe podświetlenie LED w wybranych łącznikach
- Zaawansowane tworzywo PC z dodatkami uszlachetniającymi i antystatycznymi pozwala zachować trwałość kolorów.
- System przesłon w gniazdach zapewniające dodatkowe bezpieczeństwo domowników
- Szybki i łatwy montaż
Najważniejsze zalety serii Simon 10:
- Czterostopniowe zatrzaski na każdej ramce zapewniają równe przyleganie ramek nawet do nierównych ścian.
- Płaskie ramki — w najgrubszym miejscu ramka głębokość ramki to ok. 10,1 mm
- Możliwość montowania wszystkich ramek w pionie lub poziomie
- Czytelne opisy na korpusach ułatwiają podłączenie oraz identyfikację produktu
- Podłączenie przewodów z tyłu mechanizmu gniazda podwójnego niweluje konieczność gięcia przewodów oraz daje możliwość podłączenia nawet bardzo krótkich przewodów
- Niewypadające wkręty zacisków prądowych nie zgubią się podczas montażu
- Szeroki wybór łączników, ramek, gniazd, puszek montażowych, zaślepek, uszczelek i innych akcesoriów do bezpiecznego montażu instalacji elektrycznej w budynku
Opis rozwiązań zastosowanych w serii Simon 10:
Czterostopniowe zatrzaski
Wielopoziomowe zatrzaski na każdej ramce zapewniają równe przyleganie ramek nawet do nierównych ścian. Również zamontowanie w puszkach do ścian karton-gips nie powoduje odstawania osprzętu Simon 10 od ściany.
Łatwy i szybki demontaż
Możliwość zdjęcia ramki bez demontażu pokrywy lub klawisza. Jest to bardzo przydatne i wygodne rozwiązanie podczas malowania ścian lub drobnych prac remontowych.
Nowoczesny kształt
Elementy bazujące o nowoczesnym kształcie łączą produkty w poziome lub pionowe zestawy wielokrotne oraz zapobiegają ich rozsuwaniu się podczas montażu.
Wzmocnione mocowanie
Profilowany zacisk dociskający do szyn prądowych zapewnia pewne i trwałe podłączenie przewodów elektrycznych. System ten idealnie rozwiązuje problem wypadających kabli prądowych.
Masywny i elastyczny mostek
Mostek o grubości aż 4 mm wykonany z wysokiej jakości tworzywa. Ściśle przylega do ściany, wygięty wraca do kształtu pierwotnego, chroni przed przypadkowym porażeniem – nie przewodzi prądu.
Dodatkowa ochrona IP44
Każdy moduł przygotowany jest do wersji IP44, wystarczy dołożyć uszczelkę. Standardowo produkty oświetleniowe posiadają klasę ochrony IP20 (co oznacza zastosowanie wewnątrz budynku, w suchym pomieszczeniu). Moduły z zastosowaną uszczelką przeznaczone są do pomieszczeń, w których urządzenia elektryczne narażone są na podwyższoną wilgotność oraz ryzyko zalania wodą (kuchnia, łazienka).
IP44 zapewnia:
- Ochronę przed obiektami większymi niż 1 mm
- Ochronę przed wodą bryzgającą ze wszystkich kierunków
