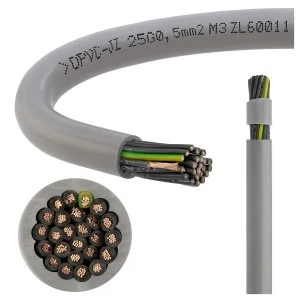

Przewód sterowniczy żyły numerowane OPVC‑JZ 300/500V 25x1 szary linka TKD /100m/

Solidny, giętki kabel renomowanej marki TKD stosowany jako przewód sterowniczy, przyłączeniowy oraz zasilający w urządzeniach elektrycznych i mechanicznych.

Nadaje się do instalowania na stałe oraz do połączeń ruchomych bez wymuszonych prowadzeń. Przeznaczony do układania wewnątrz budynków, w pomieszczeniach suchych i wilgotnych. Materiały izolacyjne oraz konstrukcja żył zastosowane w przewodzie OPVC-JZ pozwalają na łatwe i szybkie wykonanie połączeń oraz zapewniają wysoka trwałość wykonanego połączenia. Produkt nie zawiera silikonu oraz substancji zakłócających wiązanie lakieru.

Najważniejsze cechy:

• W znacznym stopniu odporny na kwasy, ługi oraz oleje
• Samogasnący i nierozprzestrzeniający płomienia wg IEC 60332-1
• Zgodność z RoHS
• Nie zawiera silikonu
• Numerowane, miedziane żyły

Parametry techniczne:

• Producent: TKD
• Seria produktu: OPVC-JZ/OZ
• Numer katalogowy: 1000506
• Rodzaj przewodu: sterowniczy / sygnalizacyjny
• Liczba i przekrój znamionowy żył: 25G0,75 mm²
• Średnica zewnętrzna: 14,1 mm
• Napięcie nominalne: 300/500V
• Napięcie probiercze: 4 kV
• Obciążalność prądowa: wg DIN VDE
• Próba napięciowa: 50Hz: 3000V
• Rezystancja żyły: wg IEC 60228 klasa 5
• Rezystancja izolacji: 20 M x km
• Min. promień gięcia połączenia ruchome: 15 x Ø
• Min. promień gięcia połączenia na stałe: 4 x Ø
• Waga przewodu: 330 kg/km
• Cu: 180 kg/km

Temperatura pracy:

• Instalacja na stałe: -40℃ do 80℃
• Instalacje ruchome: -15℃ do 70℃
• Maks.temp.pracy żyły +70 °C podczas pracy; +150 °C w przypadku krótkotrwałego zwarcia

Budowa przewodu:

• Żyły: żyła miedziana wielodrutowa niepobielana klasa 5 (wg IEC 60228)
• Izolacja: PVC
• Oznaczenie żył: wg DIN VDE 0293 izolacja czarna z nadrukowanymi białymi cyframi, G: z żółto-zieloną żyłą ochronną żo
• Ośrodek: żyły skręcone równolegle
• Powłoka: PVC, olejoodporny, samogasnący i nierozprzestrzeniający płomienia (wg PN-EN 60332-1)
• Kolor powłoki: szary

Zastosowanie:

Giętkie kable sterownicze i zasilające, przeznaczone do pracy w energetycznych urządzeniach kontrolnych, zabezpieczających oraz do obwodów sterowania, a także do zasilania w energię elektryczną odbiorników małej mocy, urządzeń ruchomych i przenośnych.

Przeznaczone do instalacji w obiektach przemysłowych o podwyższonych wymaganiach przeciwpożarowych (ograniczają rozprzestrzenianie płomienia). Nadają się do instalowania na stałe oraz do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych. Kable przeznaczone są do układania wewnątrz budynków.
