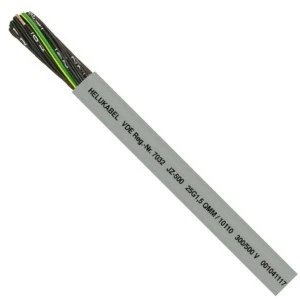

Wysokiej jakości przewód sterowniczy, niemieckiej marki Helukabel, na napięcie znamionowe 300/500V, o giętkich, miedzianych żyłach oraz w izolacji i powłoce wykonanych ze specjalnego polwinitu PVC, który gwarantuje doskonałą elastyczność oraz szybką instalację.
Stosowany przy średnich obciążeniach mechanicznych dla połączeń elastycznych, w układach wolno poruszających się, gdzie nie występują naprężenia rozciągające oraz bez koniecznego prowadzenia ruchu w suchych, mokrych i wilgotnych pomieszczeniach, jednakże nie na wolnym powietrzu. Używany jako przewód do aparatury kontrolno-pomiarowej w urządzeniach przemysłowych.
Dane techniczne:
- Producent: Helukabel
- Indeks: 10121
- Rodzaj przewodu: JZ-500
- Liczba i przekrój żył: 3 G 2,5 mm²
- Napięcie pracy: 300/500 V
- Napięcie testu: 4000 V
- Napięcie przebicia: min. 8000 V
- Rezystancja izolacji: min. 20 MOhm x km
- Temperatura pracy (elastycznie): -15°C do +80°C
- Temperatura pracy (stacjonarnie): -40°C do +80°C
- Minimalny promień gięcia (elastycznie): 7,5 x Ø przewodu
- Minimalny promień gięcia (stacjonarnie): 4 x Ø przewodu
- Odporność na promieniowanie: do 80 x 106 cJ/kg (do 80 Mrad)
- Przybliżona średnica zewnętrzna: 8,3 mm
- Przybliżona waga miedzi: 72 kg/km
- Przybliżona waga kabla: 148 kg/km
Budowa:
- Żyły: miedziane, nieocynowane, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5 i IEC 60288 kl. 5
- Izolacja żył: specjalny PVC Z 7225
- Identyfikacja żył: żyły czarne z nadrukowanymi białymi cyframi wg DIN VDE 0293 + żyła ochronna żółto-zielona (od 3 żył)
- Ośrodek: żyły skręcone równolegle
- Powłoka: specjalny PVC, TM2 wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Kolor powłoki: szary (RAL 7001)
Właściwości i testy:
- Olejoodporny
- Odporny na związki chemicznie (wg tabeli na stronie producenta)
- Warunkowo może być stosowany w prowadnikach kablowych
- Warunkowo odporny na skręcanie
- Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
- PVC samogasnące i płomienioodporne, testowane wg DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
