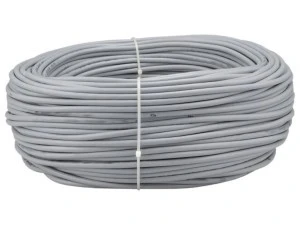

Kable ekranowane TECHNOTRONIK LiYCY przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki.
Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych. Specjalna konstrukcja kabla pozwoliła osiągnąć dużą giętkość i małe wymiary przy zachowaniu wytrzymałości mechanicznej. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla kabla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka kabla charakteryzuje się dobrą odpornością na działanie olejów.
Specyfikacja:
- Numer wyrobu: 0112 132
- Nazwa: LIYCY
- Liczba żył x przekrój żył mm2: 2x0,34
- Średnica zewnętrzna (około) mm: 4
- Indeks miedziowy kg/km: 12.9
- Masa kabla (około) kg/km: 25
Budowa:
- żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228,
- izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy DIN VDE 47100,
- żyły izolowane skręcone warstwami w ośrodek,
- ośrodek kabla owinięty taśmą poliestrową,
- ekran w postaci oplotu z drutów miedzianych ocynowanych o efektywnej gęstości krycia,
- powłoka kabla wykonana z polwinitu oponowego (PVC), kolor szary RAL 7001, inne kolory na życzenie
Dane techniczne:
- Przekrój żył: 0,34mm2
- Wartość szczytowa napięcia pracy: 350
- Próba napięciowa: 1200
- Maksymalna rezystancja żył w temp.20°C: 57,0
- Pojemność między żyłami przy 1 kHz, około: 110
- Napięcie pracy Uo/U: 300/300 V
- Minimalna rezystancja izolacji: 20 MΩ·km
- Indukcyjność, około: 0,7 mH/km
- Impedancja, około: 80 Ω
- Zakres temperatur pracy: dla instalacji stałych od - 30 do + 80°C, dla instalacji ruchomych od - 5 do + 70°C
- Minimalny promień gięcia: 10 x średnica kabla
- Palność kabla: nierozprzestrzeniający płomienia
- Próby palności: PN-EN 60332-1-2, IEC 60332-1-2
- Wykonanie wg normy: DIN VDE 0812, DIN VDE 0814
