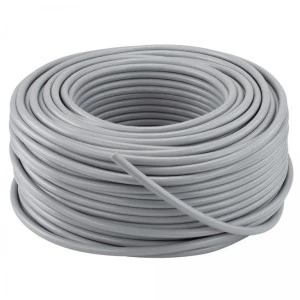

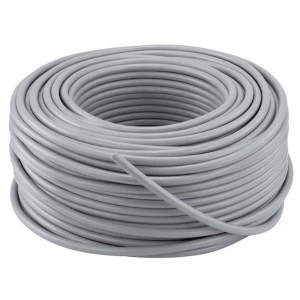

Wysokiej jakości przewód sterowniczy, niemieckiej marki Helukabel, na napięcie znamionowe 500V, o giętkich, miedzianych żyłach, w izolacji oraz powłoce wykonanych ze specjalnego polwinitu PVC TI2.
Unikalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary, przy jednoczesnym zachowaniu bardzo wysokiej wytrzymałości mechanicznej, ponadto przewód jest olejoodporny.
TRONIC LIYY nadaje się do układania na stałe oraz do połączeń ruchomych wewnątrz budynków. Przeznaczony jest do stosowania m.in. w przemyśle maszynowym, elektronicznym, komputerowym, automatyce i sterowaniu.
Dane techniczne:
- Producent: Helukabel
- Indeks: 18110
- Rodzaj przewodu: TRONIC LIYY
- Liczba i przekrój żył: 2 x 1 mm²
- Napięcie pracy: 500 V
- Napięcie testu: 2000 V
- Napięcie przebicia: 4000 V
- Rezystancja izolacji: min. 20 MOhm x km
- Pojemność dla 800 Hz: ok. 150 pF/m
- Indukcyjność: ok. 0,65 mH/km Impedancja: ok. 78 Ohm
- Odporność na promieniowanie: do 80x106 cJ/kg (do 80 Mrad)
- Temperatura pracy (elastycznie): -5°C do +80°C
- Temperatura pracy (stacjonarnie): -40°C do +80°C
- Minimalny promień gięcia (elastycznie): 7,5 x Ø przewodu
- Minimalny promień gięcia (ułożenie na stałe): 4 x Ø przewodu
- Przybliżona średnica zewnętrzna: 5,6 mm
- Przybliżona waga miedzi: 19,2 kg/km
- Przybliżona waga kabla: 56 kg/km
Budowa:
- Żyły: miedziane, niepobielane, wielodrutowe giętkie klasy 5, wg DIN VDE 0295 / IEC 60228 / BS 6360
- Izolacja żył: specjalny PVC TI2 wg DIN VDE 0207-363-3 / DIN EN 50363-3
- Identyfikacja żył: kolorami wg DIN 47100, bez powtarzania kolorów
- Ośrodek: żyły skręcone równolegle
- Powłoka: specjalny PVC TI2 wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Kolor powłoki: szary (RAL 7001)
Właściwości i testy:
- Olejoodporny
- Odporny chemicznie (wg tabeli na stronie producenta)
- Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
- PVC samogasnące i płomienioodporne, testowane wg DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 testmetodą B)
Zastosowanie:
Przewody LIYY są stosowane w połączeniach elastycznych, w których nie występuje naprężenie rozciągające. W pomieszczeniach suchych i wilgotnych, ale nie na wolnym powietrzu. Są odpowiednie do układania wszędzie tam, gdzie konstrukcyjnie wymagana jest minimalna średnica zewnętrzna.
Idealnie sprawdzają się w obwodach sterowania, kontroli i sygnalizacji w aplikacjach przemysłowych, w systemach komputerowych, w technice pomiarowej, a także w transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki.
Przykładowe obszary stosowania:
- Urządzenia automatyki przemysłowej - sterowniki PLC, interfejsy operatora (np. panele dotykowe), czujniki i przetworniki, siłowniki i zawory
- Komunikacja i transmisja danych - interfejsy przemysłowe (takie jak RS-232, RS-485), przemysłowe systemy komputerowe i sieciowe
- Aparatura pomiarowa - analizatory, oscyloskopy
- Systemy zabezpieczeń - kamery przemysłowe, systemy alarmowe, czujniki ruchu i detektory
- Budynki i automatyka budynkowa - systemy zarządzania budynkami (BMS), kontrola dostępu i systemy identyfikacji, sterowanie roletami
