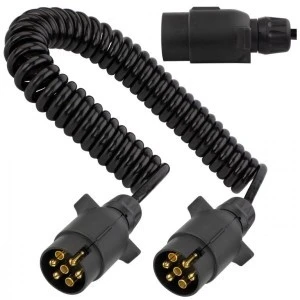

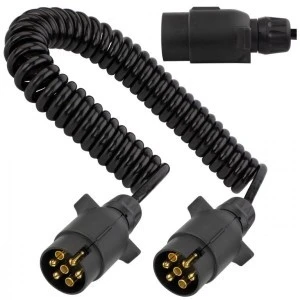

Wysokiej jakości spiralny przewód samochodowy, zakończony uniwersalnymi wtyczkami 7-pinowymi, stosowany do połączenia instalacji elektrycznej 12V pomiędzy pojazdem ciągnącym, a przyczepą, przyczepką lub lawetą. Zapewnia stałe połączenie gwarantując nieprzerwane działanie świateł podczas jazdy.
Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach.
Wiązka 7-pinowa przeznaczona jest głównie do lekkich przyczep o DMC nieprzekraczającym 750kg.
Charakterystyka:
- Uniwersalny, pasuje do każdego typu przyczepy lub lawety
- Łatwy i szybki montaż, przewód jest gotowy do podłączenia
- Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR
- Ekstremalna odporność na zimno, gorąco i warunki pogodowe
- Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych
- Bardzo dobra wytrzymałość zmęczeniowa
- Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia
- Doskonała charakterystyka powrotu do pierwotnej spirali
- Solidne wtyczki z tworzywa sztucznego
- Metalowe styki gwarantujące poprawne połączenie elektryczne
- Idealny do połączeń haka holowniczego
Specyfikacja:
- Producent: HYBSZ
- Symbol: PSP12/WW/4
- Rodzaj: Kabel spiralny do przyczep 7-żyłowy zakończony plastikowymi wtykami 7-pin
- Napięcie robocze: 12V
- Rodzaj przewodu: QLY-s
- Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3
- Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2
- Żyły: miedziane, klasy 5 wg PN-EN-60228
- Przekrój przewodu: 6x0,75mm² + 1x1mm²
- Średnica zewn. przewodu: 8,3 mm
- Długość całkowita: 4 m
- Długość robocza: 3,7 m
- Długość nierozwiniętej spirali: 36 cm
- Średnica zewn. zwoi: 35mm +- 5mm
- Średnica wewn. zwoi: 25mm +- 5mm
- Obudowa wtyków: tworzywo sztuczne
- Złącza: wtyk / wtyk 7-pin (złącze męskie)
- Połączenie: skręcane
- Kolor: kabel czarny / złącza czarne
- Długość wtyczki: 92 mm
- Średnica złącza: 36 mm
- Waga: 530 g
- Temperatura pracy: -40°C do +70°C
Schemat 7-pinowego złącza 12V (wtyczka):
- Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 2 (54G) - Funkcja: światła przeciwmgielne - Przewód: niebieski
- Biegun 3 (31) - Funkcja: masa - Przewód: biały
- Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 5 (58R) - Funkcja: światła pozycyjne prawe - Przewód: brązowy
- Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 7 (58L) - Funkcja: światła pozycyjne lewe - Przewód: czarny
Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR
Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy, a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.
Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.
- Q - powłoka poliuretanowa PUR
- L - linka giętka
- Y - izolacja polwinitowa
- S - przewód samochodowy
Zastosowanie produktów marki HYBSZ:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- przemysł motoryzacyjny
Polska produkcja
Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
