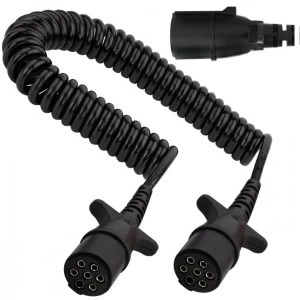

Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi typu N, stosowany do połączenia instalacji elektrycznej 24V pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).
Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach.
Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.
Najważniejsze cechy:
- Uniwersalny, pasuje do każdego typu naczepy / przyczepy
- Łatwy i szybki montaż, przewód jest gotowy do podłączenia
- Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR
- Ekstremalna odporność na zimno, gorąco i warunki pogodowe
- Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych
- Bardzo dobra wytrzymałość zmęczeniowa
- Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia
- Doskonała charakterystyka powrotu do pierwotnej spirali
- Solidne, zalewane wtyczki z tworzywa sztucznego
- Metalowe styki gwarantujące poprawne połączenie elektryczne
- Konfiguracja styków uniemożliwia pomylenie złączy N i S
Specyfikacja:
- Producent: HYBSZ
- Symbol: PSNO4
- Typ: Kabel spiralny do naczep 7-żyłowy zakończony zalewanymi wtykami 7-pin typu N
- Napięcie robocze: 24V
- Rodzaj przewodu: QLY-s
- Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3
- Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2
- Żyły: miedziane, klasy 5 wg PN-EN-60228
- Przekrój przewodu: 6x1mm2 + 1x1,5mm2
- Średnica zewn. przewodu: 8,8 mm
- Długość całkowita: 4 m
- Długość robocza: 3,7 m
- Długość nierozwiniętej spirali: 37 cm
- Średnica zewn. zwoi: 38mm +- 5mm
- Średnica wewn. zwoi: 27mm +- 5mm
- Obudowa wtyków: zalewana (obtrysk) z tworzywa sztucznego
- Złącza: wtyk / wtyk 7-pinowy typu N, złącze żeńskie bez bolca (czarne)
- Połączenie: skręcane
- Kolor: kabel czarny / złącza czarne
- Długość wtyczki z odgiętką: 138 mm
- Średnica złącza: 39 mm
- Waga: 750 g
- Temperatura pracy: -40°C do +70°C
Schemat 7-pinowego złącza 24V typu N:
- Biegun 1 (31) - Funkcja: masa - Przewód: biały
- Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
- Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
- Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski
Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR
Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy, a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.
Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.
- Q - powłoka poliuretanowa PUR
- L - linka giętka
- Y - izolacja polwinitowa
- S - przewód samochodowy
Zastosowanie produktów marki HYBSZ:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- ciągniki siodłowe
- ciężarówki
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- autobusy, autokary
- przemysł motoryzacyjny
Polska produkcja
Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
