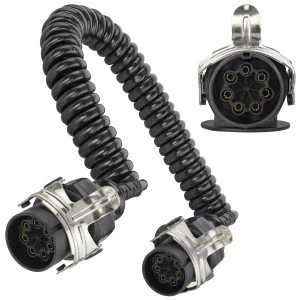

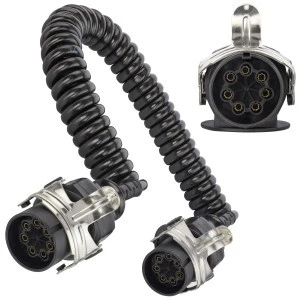

Przewód spiralny QLY‑s kabel do naczepy zakończony metalowymi wtykami 7‑pin typu N 24V 4m

Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi typu N, stosowany do połączenia instalacji elektrycznej 24V pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).

Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach.

Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.

Najważniejsze cechy:

• Uniwersalny, pasuje do każdego typu naczepy / przyczepy
• Łatwy i szybki montaż, przewód jest gotowy do podłączenia
• Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR
• Ekstremalna odporność na zimno, gorąco i warunki pogodowe
• Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych
• Bardzo dobra wytrzymałość zmęczeniowa
• Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia
• Doskonała charakterystyka powrotu do pierwotnej spirali
• Solidne wtyczki z metalu
• Metalowe styki gwarantujące poprawne połączenie elektryczne
• Konfiguracja styków uniemożliwia pomylenie złączy N i S

Specyfikacja:

• Producent: HYBSZ
• Symbol: PSNM4
• Typ: Kabel spiralny do naczep 7-żyłowy zakończony metalowymi wtykami 7-pin typu N
• Napięcie robocze: 24V
• Rodzaj przewodu: QLY-s
• Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3
• Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2
• Żyły: miedziane, klasy 5 wg PN-EN-60228
• Przekrój przewodu: 6x1mm2 + 1x1,5mm2
• Średnica zewn. przewodu: 8,8 mm
• Długość całkowita: 4 m
• Długość robocza: 3,7 m
• Długość nierozwiniętej spirali: 37 cm
• Średnica zewn. zwoi: 38mm +- 5mm
• Średnica wewn. zwoi: 27mm +- 5mm
• Obudowa wtyków: metalowa
• Złącza: wtyk / wtyk 7-pinowy typu N, złącze żeńskie bez bolca (czarne)
• Połączenie: skręcane
• Kolor: kabel czarny / złącza srebrne
• Długość wtyczki: 110 mm
• Średnica złącza: 37 mm
• Waga: 700 g
• Temperatura pracy: -40°C do +70°C

Schemat 7-pinowego złącza 24V typu N:

• Biegun 1 (31) - Funkcja: masa - Przewód: biały
• Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
• Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
• Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski

Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR

Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy, a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.

Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.

• Q - powłoka poliuretanowa PUR
• L - linka giętka
• Y - izolacja polwinitowa
• S - przewód samochodowy

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Polska produkcja

Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
