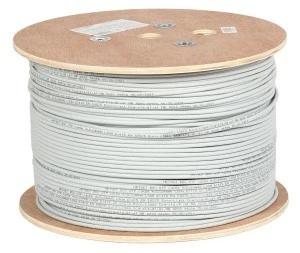

Przewód NETSET U/UTP kategorii 5e Cca s1a,d1,a1 /500m/

Cena:
40 krążków
Wysyłka w 48h

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Zgodnie z wytycznymi SEP kabel klasy CPR Cca powinien być instalowany poza drogami ewakuacyjnymi w budynkach:

  • mieszkalnych i zamieszkania zbiorowego

  • wysokich (25 do 55 m) i wysokościowych (ponad 55 m) nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie

  • posiadających pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się

  • przeznaczonych przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych

  • użyteczności publicznej.

Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1. W tym celu należy stosować przewody klasy B2ca - Przewód NETSET U/UTP kategorii 6 B2ca-s1a-d1-a1.

Skrętka NETSET U/UTP kategorii 5e to najwyższej jakości skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w wewnątrz budynków.

Skrętka NETSET jest najnowszą generacja skrętek typu NETSET. Posiada średnice zewnętrzną 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.

Cechy wyróżniające skrętki NETSET BOX U/UTP PE kategorii 5e:

  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,

  • klasa palności Cca s1a,d1,a1

  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,

  • znacznik metrowy,

  • żyły jednodrutowe miedziane o średnicy Ø 0,49 mm,

  • izolacja żył wykonana z HDPE, izolacyjnego, barwionego w masie, średnica żył: Ø 0,87 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,

  • powłoka kabla wykonana z materiału spełniającego LSZH , średnica zewnętrzna Ø 5,4 mm,

  • błąd w metrażu nadruku max. 0,5%

Skrętka NETSET U/UTP kategorii 5e została wyprodukowana zgodnie z normami:
EN50575:2014, EN60332-1-2:2004, EN50399:2011, EN60754-2:2014, EN 13501-6:2014.

Przewód objęty jest 15 letnią gwarancją.

Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET BOX U/UTP kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

Dane Techniczne

Nazwa

NETSET U/UTP kat.5e

Kod towaru

Rodzaj towaru

Skrętka komputerowa

Marka

NETSET

Zastosowanie

wewnętrzny

Kategoria

5e

Długość przewodu

m

500

Klasa CPR

Cca s1a,d1,a1

Właściwości fizyczne

Żyła

materiał

miedź

średnica

mm

0,49

Izolacja żyły

materiał

HDPE

średnica

mm

0,87

Pary żył

średnica

mm

-

kolory

biało-zielony/zielony
biało-pomarańczowy/pomarańczowy
biało-brązowy/brązowy
biało-niebieski/niebieski

Ekran pary żył

materiał

-

średnica

mm

-

Ekran przewodu

materiał

-

średnica

mm

-

Płaszcz

materiał

LSZH

średnica

mm

5,4

grubość

mm

0,7

kolor

jasno szary

Żelowany

Nie

Rip-cord

Tak

Separator

Nie

Błąd w metrażu nadruku

%

<5

Własności elektryczne

Impedancja

100

Prędkość propagacji NVP

%

69

Rozrzut opóźnienia

ns/100m

<45

Asymetria pojemności względem ziemi

pF/100m

-

Rezystancja DC

/100m

9,38

Asymetria rezystancji

%

5

Własności mechniczne

Temperatura pracy

°C

-20...70

Temperatura układania

°C

0...50

Min. promień gięcia dla instalacji wewnętrznych

średnica kabla

>8

Pakowanie

Karton

wymiary

cm

-

Szpula

średnica

mm

-

szerokość

mm

-

średnica otworu wewnątrz szpuli

mm

-

Wyniki testów skrętki

  • Return Loss (tłumienność odbicia)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

20,0

4

23,0

8

24,5

10

25,0

16

25,0

20

25,0

25

24,3

31,25

23,6

62,5

21,5

100

20,1

  • Tłumienie

Częstotliwość [MHz]

Wynik (min.) [dB]

1

2,0

4

4,1

8

5,8

10

6,5

16

8,2

20

9,3

25

10,4

31,25

11,7

62,5

17

100

22

  • NEXT (przesłuch zbliżny)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

65,3

4

56,3

8

51,8

10

50,3

16

47,2

20

45,8

25

44,3

31,25

42,9

62,5

38,4

100

35,3

  • PSNEXT (Sumaryczny przesłuch zbliżny)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

62,3

4

53,3

8

48,8

10

47,3

16

44,4

20

42,8

25

41,3

31,25

39,9

62,5

35,4

100

32,3

  • ELFEXT

Częstotliwość [MHz]

Wynik (min.) [dB]

1

63,8

4

51,8

8

45,7

10

43,8

16

39,7

20

37,8

25

35,8

31,25

33,9

62,5

27,9

100

23,8

  • PSELFEXT (Sumaryczny przesłuch zdalny)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

60,8

4

48,8

8

42,7

10

40,8

16

36,7

20

34,8

25

32,8

31,25

30,9

62,5

24,9

100

20,8

Dane logistyczne

Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
