Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.
Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1.
Zgodnie z wytycznymi SEP kabel klasy CPR B2ca musi być instalowany w drogach ewakuacyjnych:
-
Budynki wysokościowe (WW) o wysokości ponad 55 m nad poziomem terenu
-
Budynki wysokie (W) o wysokości ponad 25 m do 55 m nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie
-
Budynki o kategorii zagrożenia ludzi ZL I – zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się
-
Budynki o kategorii zagrożenia ludzi ZL II – przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych
-
Budynki o kategorii zagrożenia ludzi ZL III – użyteczności publicznej niezakwalifikowane do kategorii ZL I oraz ZL II
-
Budynki o kategorii zagrożenia ludzi ZL IV – mieszkalne
-
Budynki o kategorii zagrożenia ludzi ZL V – zamieszkania zbiorowego niezakwalifikowane do kategorii ZL I oraz ZL II
-
Budynki PM oraz IN (budynki produkcyjne, magazynowe, inwentarskie i in.).
Deklaracja właściwości użytkowych (.pdf)

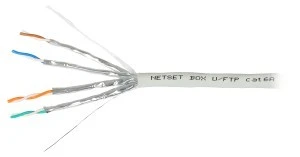

Skrętka NETSET U/FTP kat. 6A jest wysokiej jakości przewodem przeznaczonym do wykonywania profesjonalnych instalacji w warunkach wewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego.
Cechy wyróżniające skrętki NETSET U/FTP kategorii 6A E1616:
-
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
-
parametry znacznie przewyższajace wymagania kategorii 6A
-
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
-
znacznik metrowy,
-
żyły jednodrutowe miedziane o średnicy Ø 0,57 mm (23 wg AWG),
-
izolacja żył wykonana z polietylenu Skin-foam-skin PE, średnica żył: Ø 0,57 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
-
żyły izolowane skręcone w pary,
-
powłoka kabla wykonana z LSZH, średnica zewnętrzna Ø 7,4 mm,
-
błąd w metrażu nadruku max. 0,5%.
Skrętka NETSET U/FTP kategorii 6A została wyprodukowana zgodnie z normami:
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/FTP kategorii 6A przeznaczona jest do pracy w otoczeniu o temperaturze od -30 oC do +50 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.
Dane Techniczne
|
Nazwa
|
Przewód NETSET U/FTP 6A skrętka ekranowana, wewnętrzna
|
|
Kod
|
|
|
Budowa
|
|
Żyły
|
jednodrutowe miedziane
średnica 0,56 mm
|
|
Izolacja żyły
|
materiał Skin-foam-skin PE
grubość 1,330 mm
|
|
Ekran
|
Folia aluminiowa
grubość 0,45 mm
|
|
Płaszcz
|
materiał LSZH
grubość 0,65 mm
średnica 7,4 mm
kolor szary
|
|
Oznaczenia
|
|
Przewodu
|
Nadruk długości przewodu (błąd <0,5%)
|
|
Żył
|
kolory:
|
biało-pomarańczowy
pomarańczowy
|
|
biało-zielony
zielony
|
|
biało-niebiseki
niebieski
|
|
biało-brązowy
brązowy
|
|
Parametry elektryczne
|
|
Impedancja falowa []
|
100 ±15
|
|
Prędkość propagacji NVP [%]
|
74
|
|
Rozrzut opóźnienia [ns/100m]
|
<45
|
|
Pojemność elektryczna asymetryczna do ziemi [pf/100m]
|
max 330
|
|
Rezystancja DC [/100m]
|
9,38
|
|
Średnica szpuli [mm]
|
380
|
|
Szerokość szpuli [mm]
|
385
|
|
Średnica otworu wewnątrz szpuli [mm]
|
33
|
Wyniki testów skrętki
|
Częstotliwość [MHz]
|
Wynik [>dB]
|
|
1
|
20
|
|
4
|
23
|
|
8
|
24,5
|
|
10
|
25
|
|
16
|
25
|
|
20
|
25
|
|
25
|
24,3
|
|
31,25
|
23,6
|
|
62,5
|
21,5
|
|
100
|
20,1
|
|
200
|
18
|
|
250
|
17,3
|
|
300
|
16,8
|
|
500
|
15,2
|
