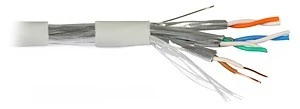

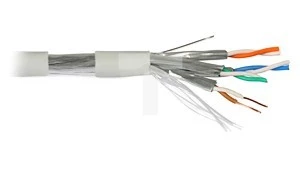

Przewód NETSET U/FTP 6A skrętka ekranowana, wewnętrzna, każda para ekranowana E1616_500 23181 /500m/

Przewód NETSET U/FTP 6A został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień.

Deklaracja właściwości użytkowych (.pdf)

Skrętka NETSET U/FTP kat. 6A jest wysokiej jakości przewodem przeznaczonym do wykonywania profesjonalnych instalacji w warunkach wewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego.

Cechy wyróżniające skrętki NETSET U/FTP kategorii 6A :

• najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,

• parametry znacznie przewyższajace wymagania kategorii 6A

• przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,

• znacznik metrowy,

• żyły jednodrutowe miedziane o średnicy O 0,57 mm (23 wg AWG),

• izolacja żył wykonana z polietylenu Skin-foam-skin PE, średnica żył: O 0,57 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,

• żyły izolowane skręcone w pary,

• powłoka kabla wykonana z LSZH, średnica zewnętrzna O 7,4 mm,

• błąd w metrażu nadruku max. 0,5%.

Skrętka NETSET U/FTP kategorii 6A E1616 została wyprodukowana zgodnie z normami:

• Ogólne wymagania dla kategorii 6A

  • ISO/IEC 11801:2011 (Ed. 2.2)

  • IEC 61156-5:2012 (Ed. 2.1)

  • EN 50173-1:2011

  • EN 50173-2:2007 A1:2010

  • EN 50288-10-1:2012

  • ANSI/TIA-568-C.2:2009

• Normy dotyczące palności

  • IEC 60332-1-1:2015 (Ed. 1.1) / IEC 60332-1-2:2015 (Ed. 1.1)

  • IEC 60754-1:2011 (Ed. 3.0) / IEC 60754-2:2011 (Ed. 2.0)

  • IEC 61034-1:2013 (Ed. 3.1) / IEC 61034-2:2013 (Ed. 3.1)

• Reakcja na ogień

  • Klasyfikacja Eca

  • EN 50575:2014 including amendment A1:2016

  • EN 60332-1-2:2004 including amendment A1:2015

  • EN 13501-6:2014

Przewód objęty jest 15 letnią gwarancją.

Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET U/FTP kategorii 6A E1616 przeznaczona jest do pracy w otoczeniu o temperaturze od -30 oC do +50 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

Dane Techniczne

Nazwa	Przewód NETSET U/FTP 6A skrętka ekranowana, wewnętrzna
Budowa
Żyły	jednodrutowe miedziane średnica 0,57 mm
Izolacja żyły	materiał Skin-foam-skin PE grubość 1,350 mm
Ekran	Folia aluminiowa grubość 0,45 mm
Płaszcz	materiał LSZH grubość 0,55 mm średnica 7,4 mm kolor czarny
Oznaczenia
Przewodu	Nadruk długości przewodu (błąd <0,5%)
Żył	kolory:	biało-pomarańczowy pomarańczowy
		biało-zielony zielony
		biało-niebiseki niebieski
		biało-brązowy brązowy
Parametry elektryczne
Impedancja falowa [?]	100 ±15
Prędkość propagacji NVP [%]	74
Rozrzut opóźnienia [ns/100m]	<45
Pojemność elektryczna asymetryczna do ziemi [pf/100m]	max 330
Rezystancja DC [?/100m]	9,38

Średnica szpuli [mm]	380
Szerokość szpuli [mm]	385
Średnica otworu wewnątrz szpuli [mm]	33
