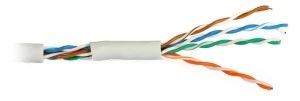

Przewód NETSET BOX U/UTP 5e skrętka wewnętrzna LSZH LSOH Halogen Free Dca‑s1,d2,a1 E1414_305 23173 /305m/

Cena:
65 krążków
Wysyłka w 48h

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.

Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Skrętka spełnia klasę Dca (Reakcja na ogień)

  • Ilość generowanego dymu : s1

  • Powstawanie w trakcie spalania kabla płonących cząstek: d2

  • Kwasowość gazów w trakcie spalania: a1

Dzięki spełnieniu tak wysokich kryteriów, skrętka znajduje zastosowanie w budynkach które mają podwyższone wymagania odporności na ogień np. korytarze, klatki schodowe czy też drogi ewakuacyjne.

Skrętka NETSET U/UTP kategorii 5e to najwyższej jakości skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w wewnątrz budynków.

Skrętka NETSET jest najnowszą generacja skrętek typu NETSET. Posiada średnice zewnętrzną 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.

Cechy wyróżniające skrętki NETSET BOX U/UTP PE kategorii 5e:

  • najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,

  • klasa palności Dca-s1,d2,a1

  • przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,

  • znacznik metrowy,

  • karton 305m samorozwijalny,

  • żyły jednodrutowe miedziane o średnicy O 0,49 mm,

  • izolacja żył wykonana z HDPE, izolacyjnego, barwionego w masie, średnica żył: O 0,87 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,

  • powłoka kabla wykonana z materiału spełniającego LSZH , średnica zewnętrzna O 5 mm,

  • błąd w metrażu nadruku max. 0,5%

Skrętka NETSET U/UTP kategorii 5e została wyprodukowana zgodnie z normami:
EN50575:2014, EN60332-1-2:2004, EN50399:2011, EN60754-2:2014, EN 13501-6:2014.

Przewód objęty jest 15 letnią gwarancją.

Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET BOX U/UTP kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

Dane Techniczne

Nazwa

Przewód NETSET U/UTP kategorii 5e skrętka wewnętrzna, Dca-s1,d2,a1

Budowa

Żyły

jednodrutowe miedziane
średnica 0,49 mm

Izolacja żyły

materiał HDPE
grubość 0,87 mm

Płaszcz

LSZH
grubość 0,50 mm
średnica 5 mm
kolor szary

Oznaczenia

Przewodu

Nadruk długości przewodu (błąd <0,5%)

Żył

kolory:

biało-pomarańczowy
pomarańczowy

biało-zielony
zielony

biało-niebieski
niebieski

biało-brązowy
brązowy

Parametry elektryczne

Impedancja falowa [?]

100 ±15

Rezystancja DC [?/100m]

9,5

Wyniki testów skrętki

  • Return Loss (tłumienność odbicia)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

20,0

4

23,0

8

24,5

10

25,0

16

25,0

20

25,0

25

24,3

31,25

23,6

62,5

21,5

100

20,1

  • Tłumienie

Częstotliwość [MHz]

Wynik (min.) [dB]

1

2,0

4

4,1

8

5,8

10

6,5

16

8,2

20

9,3

25

10,4

31,25

11,7

62,5

17

100

22

  • NEXT (przesłuch zbliżny)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

65,3

4

56,3

8

51,8

10

50,3

16

47,2

20

45,8

25

44,3

31,25

42,9

62,5

38,4

100

35,3

  • PSNEXT (Sumaryczny przesłuch zbliżny)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

62,3

4

53,3

8

48,8

10

47,3

16

44,4

20

42,8

25

41,3

31,25

39,9

62,5

35,4

100

32,3

  • ELFEXT

Częstotliwość [MHz]

Wynik (min.) [dB]

1

63,8

4

51,8

8

45,7

10

43,8

16

39,7

20

37,8

25

35,8

31,25

33,9

62,5

27,9

100

23,8

  • PSELFEXT (Sumaryczny przesłuch zdalny)

Częstotliwość [MHz]

Wynik (min.) [dB]

1

60,8

4

48,8

8

42,7

10

40,8

16

36,7

20

34,8

25

32,8

31,25

30,9

62,5

24,9

100

20,8



Dane techniczne

Średnica żyły [mm]
0.5000
Przybliżona średnica zewnętrzna [mm]
5
Przybliżona waga kabla [kg/km]
29
Niska emisja dymów (zgodnie z EN 61034-2)
Kolor izolacji
Szary
Izolacja żyły
PE (Polietylen)
Ekran na wiązkach
Brak
Klasa żyły
Klasa 1 = jednodrutowy
Liczba wiązek
4
Liczba żył
8
Materiał powłoki zewnętrznej
PVC
Pancerz
Identyfikacja żył
Kolor
Ekran wspólny
Brak
Wiązki
Pary
