Przewód NETSET U/UTP 5e E1408 został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień.
Deklaracja właściwości użytkowych (.pdf)

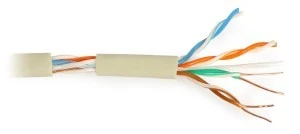

Skrętka NETSET BOX U/UTP kategorii 5e E1408 to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji wewnątrz budynków.
Skrętka NETSET jest najnowszą generacja skrętek typu NETSET.
Posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.
Cechy wyróżniające skrętki NETSET U/UTP kategorii 5e E1408:
-
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
-
parametry znacznie przewyższajace wymagania kategorii 5+
-
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
-
znacznik metrowy,
-
żyły jednodrutowe miedziane o średnicy O 0,50 mm (24 wg AWG),
-
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: O 0,88 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
-
żyły izolowane skręcone w pary, średnica pary O 1,8 mm,
-
pary skręcone w ośrodek, średnica ośrodka ~ O 4,0 mm,
-
powłoka kabla wykonana z polwinitu PCV w kolorze szarym RAL 7032, średnica zewnętrzna O 5,0 mm,
-
błąd w metrażu nadruku max. 0,5%
Skrętka NETSET U/UTP kategorii 5e E1408 została wyprodukowana zgodnie z normami:
IEC 61156-6 (2000), ISO/IEC 11801 (2000), TIA/EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/UTP kategorii 5e E1408 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +70 oC. Temperatura układania - nie niższa niż 0 oC i nie wyższa niż +50 oC. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.
Dane Techniczne
|
Nazwa
|
NETSET U/UTP 5e
|
|
Kod
|
E1408
|
|
Budowa
|
|
Żyły
|
jednodrutowe miedziane o średnicy
O 0,50 mm (wg 24 AWG)
|
|
Izolacja żył
|
PE
|
|
Powłoka
|
PCV szary RAL 7032
|
|
Średnica zewnętrzna [mm]
|
5,0 ±0,3
|
|
Wskaźnik miedziowy [kg/km]
|
14,9
|
|
Masa gotowego kabla [kg/km]
|
28,5
|
|
Parametry elektryczne
|
|
Impedancja falowa [?]
|
100 ±15
|
|
Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km]
|
50 ±1
|
|
Prędkość propagacji NVP [%]
|
67
|
|
Rezystancja torów transmisyjnych [?/km]
|
? 188
|
|
Asymetria pojemności torów transmisyjnych względem ziemi [pF/km]
|
? 1600
|
|
Rezystancja izolacji [M?/km]
|
> 500
|
|
Układanie i użytkowanie
|
|
Temperatura pracy [oC]
|
-20...+70
|
|
Wilogotnośc powietrza pracy [%]
|
0...100
|
|
Temperatura układania [oC]
|
0...+50
|
|
Min promień gięcia dla instalacji wewnętrznych [śred. Kabla]
|
>8
|
Przewód NETSET BOX U/UTP kat. 5e został przebadany przez
Laboratorium Badań Urządzeń Telekomunikacyjnych
Instytutu Łączności w Warszawie
uzyskując:
OPINIĘ TECHNICZNĄ INSTYTUTU ŁĄCZNOŚCI
