Przewody marki NETSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

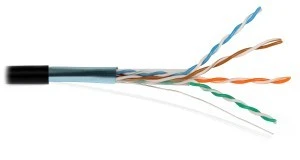

Skrętka NETSET BOX F/UTP ekranowana kategorii 5e to najwyższej jakości, skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w warunkach zewnętrznych. Ekran wykonany z folii aluminiowej w większym stopniu pozwala zniwelować przesłuchy i zakłócenia pochodzące ze środowiska zewnętrznego. Opona zewnętrzna wykonana jest z polietylenu (PE) odpornego na działanie promieniowania słonecznego UV i wilgoci. Przewód stosowany jest do wykonywania instalacji zewnętrznych, prowadzonych w ziemi, w kanałach kablowych.
Cechy wyróżniające skrętki NETSET BOX F/UTP ekranowana kategorii 5e:
najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
parametry znacznie przewyższajace wymagania kategorii 5e potwierdzone badaniami w Laboratorium Badań Urządzeń Telekomunikacyjnych Instytutu Łączności w Warszawie ,
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
znacznik metrowy,
karton 305m samorozwijalny,
żyły jednodrutowe miedziane o średnicy O 0,5 mm (24 wg AWG),
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: O 1 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
folia poliestrowa
ekran aluminiowy
powłoka kabla wykonana z polietylenu PE w kolorze czarnym, średnica zewnętrzna O 6,2 mm,
błąd w metrażu nadruku max. 0,5%
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e została wyprodukowana zgodnie z normami: PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Przewód objęty jest 15 letnią gwarancją.
Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET BOX F/UTP ekranowana kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 oC do +50 oC. Temperatura układania - nie niższa niż -30 oC i nie wyższa niż +50 oC.
Dane Techniczne
Nazwa |
NETSET BOX F/UTP 5e |
Budowa |
|
Żyły |
jednodrutowe miedziane o średnicy O 0,5 mm (wg 24 AWG) |
Izolacja żył |
PE, folia poliestrowa, ekran alimuniowy |
Powłoka |
czarny PE |
Średnica zewnętrzna [mm] |
6,2±0,4 |
Wskaźnik miedziowy [kg/km] |
14,2 |
Masa gotowego kabla [kg/km] |
34,2 |
Parametry elektryczne |
|
Impedancja falowa [?] |
100 ±15 |
Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km] |
?56 |
Prędkość propagacji NVP [%] |
67 |
Rezystancja torów transmisyjnych [?/km] |
? 188 |
Asymetria pojemności torów transmisyjnych względem ziemi [pF/km] |
? 1600 |
Rezystancja izolacji [M?/km] |
> 5000 |
Układanie i użytkowanie |
|
Temperatura pracy [°C] |
-20...+50 |
Wilgotność powietrza pracy [%] |
0...100 |
Temperatura układania [°C] |
-30...+50 |
Min promień gięcia dla instalacji wewnętrznych [śred. Kabla] |
>8 |
Przewód NETSET BOX F/UTP kat. 5e został przebadany przez
Laboratorium Badań Urządzeń Telekomunikacyjnych
Instytutu Łączności w Warszawie
uzyskując:
OPINIĘ TECHNICZNĄ INSTYTUTU ŁĄCZNOŚCI
Opinię techniczną Instytutu Łączności dotyczącą przewodu NETSET BOX F/UTP Kat.5e można zobaczyć klikając tutaj.
Sprawdzenie rezystancji toru oraz asymetrii rezystancji.
Typ kabla |
Tor |
Żyła |
Rezystancja żyły [?/km] |
Asymetria rezystancji [%] |
FTP kat. 5e |
1 |
a |
103,41 |
0,60 |
b |
104,03 |
|||
2 |
a |
107,32 |
0,66 |
|
b |
106,61 |
|||
3 |
a |
101,85 |
0,77 |
|
b |
102,64 |
|||
4 |
a |
100,66 |
0,39 |
|
b |
101,05 |
|||
Wymaganie |
- |
- |
?150 |
?3,0 |
Sprawdzanie pojemności skutecznej i asymetrii pojemności .
Typ kabla |
Tor |
Pojemność skuteczna [nF/km] |
Asymetria pojemności [pF/km] |
FTP kat. 5e |
1 |
45,40 |
13 |
2 |
48,19 |
480 |
|
3 |
46,14 |
195 |
|
4 |
44,09 |
15 |
|
Wymaganie |
- |
- |
?1600 |
Sprawdzenie rezystancji izolacji żył.
Typ kabla |
Tor |
Żyła |
Rezystancja izolacji [M?·km] |
FTP kat. 5e |
1 |
a |
9,6·104 |
b |
1,2·105 |
||
2 |
a |
9,0·104 |
|
b |
7,4·104 |
||
3 |
a |
1,1·105 |
|
b |
8,3·104 |
||
4 |
a |
1,7·105 |
|
b |
1,3·105 |
||
Wymaganie |
- |
- |
?150 |
Sprawdzenie odporności izolacji na napięcie probiercze.
Sposób przyłożenia napięcia probierczego |
Napięcie probiercze w V/AC |
|
Zmierzone |
Wymagane |
|
Poł. wszystkie żyły "a" - poł. wszystkie żyły "b" |
1000 |
1000 |
Sprawdzenie tłumienności skutecznej .
Typ kabla |
Tor |
Tłumienność skuteczna [dB] |
FTP kat. 5e |
1 |
23,1 |
2 |
22,6 |
|
3 |
22,1 |
|
4 |
21,9 |
|
Wymaganie |
- |
?24,9 |
Sprawdzenie tłumienności zbliżnoprzenikowej.
Typ kabla |
Tor |
Tłumienność zbliżnoprzenikowa [dB] |
UTP kat. 5e |
1 - 2 |
40,9 |
1 - 3 |
42,1 |
|
1 - 4 |
41,8 |
|
2 - 3 |
42,4 |
|
2 - 4 |
40,6 |
|
3 - 4 |
43,7 |
|
Wymaganie |
- |
?34,0 |
Badanie tłumienności odbiciowej.
Typ kabla |
Tor |
Tłumienność odbiciowa [dB] |
FTP kat. 5e |
1 |
21,1 |
2 |
22,0 |
|
3 |
21,9 |
|
4 |
20,6 |
|
Wymaganie |
- |
?19,4 |
Badanie sumarycznej tłumienności zbliżnoprzenikowej.
Typ kabla |
Tor |
Sumaryczna tłumienność zbliżnoprzenikowa [dB] |
FTP kat. 5e |
1 |
36,79 |
2 |
36,42 |
|
3 |
37,90 |
|
4 |
37,05 |
|
Wymaganie |
- |
?31,0 |
Skrętka NETSET BOX F/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
