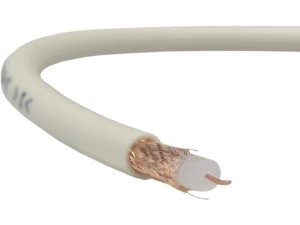

Wysokiej jakości przewód współosiowy (koncentryczny) 75ohm. Przewód o żyle wewnętrznej miedzianej, jednodrutowej, izolacji polietylenowej i powłoce polwinitowej. Solidny ekran stanowi oplot z drutów miedzianych. Przewód ten używany jest do transmisji sygnałów elektrycznych wielkiej częstotliwości w instalacjach telewizji przemysłowej, sieciach komputerowych i instalacjach anten telewizyjnych.
|
Wyrób
|
YWD 75-0,59/3,7
|
|
Numer normy
|
PN-91/T-90601
|
|
KONSTRUKCJA
|
|
Żyła wewnętrzna:
materiał
liczba i średnica drutów [mm]
średnica [mm]
|
Cu
1x0,59
0,59
|
|
Izolacja żyły:
materiał
średnica [mm]
|
PE
3,7
|
|
Żyła zewnętrzna:
materiał i konstrukcja
|
oplot z drutów Cu
|
|
Powłoka: materiał
kolor
|
PVC
biały
|
|
Średnica zewnętrzna [mm]
|
5,9
|
|
WŁASNOŚCI ELEKTRYCZNE PRZY 20°C
|
|
Impedancja falowa [W]
|
75 + 3
|
|
Pojemność skuteczna [pF/m]
przy f=1 kHz
|
67
|
|
Współczynnik skrócenia fali [%]
|
66
|
|
Rezystancja
dla prądu stałego[mW/m]:
żyły wewnętrznej
żyły zewnętrznej
|
63
27,2
|
|
Tłumienność falowa
[dB/100 m] - średnio
przy częstotliwości [MHz]:
|
|
50
100
200
800
1000
2400
|
8,4
13,8
18,5
36
40,9
68,5
|
|
POZOSTALE DANE
|
|
Zakres temperatur pracy [°C]
|
-20 ¸+70
|
|
Min promien zginania [mm]
|
30
|
|
Masa [kg/km]
|
34
|
