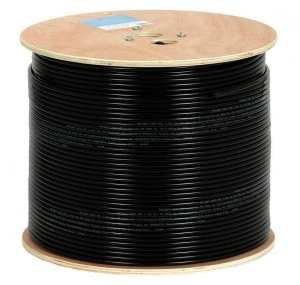

Przewód koncentryczny antenowy RG‑6 Triset 302+żel 1,02/4,8/7,0 500m

Wysokiej jakości przewód koncentryczny Tri-Shield TRISET 302 Fca przeznaczony zarówno do instalacji indywidualnych, jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T2, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T2 oraz satelitarna DVB-S/S2). Kabel jest żelowany (zapobiega rozprzestrzenianiu się wilgoci wewnątrz przewodu) i wykonany w płaszczu PE (powłoka polietylenowa), jest zatem przeznaczony do zastosowań zewnętrznych. Cechy wyróżniające: · zgodny ze standardem class A+ · klasa palności Fca · powłoka PE - kabel zewnętrzny · kabel żelowany - zapobiega rozprzestrzenianiu się wilgoci wewnątrz przewodu · zgodny z wymaganiami rozporządzenia MTBiGM · miedziany rdzeń 1,02 mm · przewód o konstrukcji typu tri-shield - potrójny ekran · niska tłumienność · znakomite dopasowanie · wysoka skuteczność ekranowania - w paśmie częstotliwości do 2 GHz spełnia wymóg class A++ · min. 77% pokrycia oplotem Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,02 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny. Przewód koncentryczny TRISET 302 Fca posiada 77% pokrycia oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych. W przypadku równoległego układania wielu kabli oraz prowadzenia długich odcinków kablowych zalecane jest stosowanie przewodów z potrójnym ekranem. Skuteczne ekranowanie na długich dystansach niweluje prawdopodobieństwo powstania tzw. przesłuchów kablowych. Polegają one na indukowaniu się niepożądanych sygnałów w sąsiednich kablach. Uwidacznia się to na ekranie zakłóceniami obrazu - pikselozą i zamrażaniem scen - tak jak to ma miejsce w przypadku słabego sygnału lub sygnału o niskiej jakości. Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych czy skrzynkach montażowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych. Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach. Przewód koncentryczny Tri-Shield TRISET 302 Fca spełnia normę EN50117 w zakresie ekranowania (klasa A+) w paśmie częstotliwości 5 - 3000 MHz. Przewód koncentryczny Tri-Shield TRISET 302 Fca jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania przeznaczonego do instalacji RTV/SAT. Rozporządzenie MTBiGM z dnia 6 listopada 2012 r. w § 192e pkt. 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania: Wymagania MTBiGM Charakterystyka TRISET 302 Fca Kategoria RG-6 lub wyższa Kabel TRISET 302 Fca jest kablem kategorii RG-6 Podwójny ekran: - folia aluminiowa - oplot o gęstości ≥ 77% Potrójny ekran: - folia aluminiowa AL/PET/AL - oplot 77% - folia aluminiowa AL/PET Miedziana żyła wewnętrzna o średnicy nie mniejszej niż jeden milimetr. Żyła miedziana o średnicy 1,02 mm Klasa A Skuteczność ekranowania 0,03...1 GHz ≥ 85 dB 1...2 GHz ≥ 75 dB 2...3 GHz ≥ 65 dB Skuteczność ekranowania 0,03...1 GHz ≥ 105 dB 1...2 GHz ≥ 95 dB 2...3 GHz ≥ 75 dB Impedancja sprzężeniowa < 5 mΩ/m Impedancja sprzężeniowa ≤ 2,5 mΩ/m Dane techniczne Rodzaj towaru Przewód koncentryczny Typ TRISET 302 Fca Marka TRISET Zastosowanie zewnętrzny Klasa kabla RG-6 Zgodność z Rozporządzeniem MTBiGM Tak Klasa CPR Fca Kabel żelowany Tak Własności fizyczne Impedancja Ω 75 Klasa ekranowania A+ Impedancja transferowa TI mΩ/m < 2,5 Żyła materiał miedziana średnica mm 1,02 Dielektryk spienienie Fizyczne średnica mm 4,6 Ekran Ilość warstw 3 Pierwsza folia przyklejona do dielektryka TAK materiał Al/PET/Al Oplot materiał aluminium średnica drutu mm 0,12 liczba drutów szt. 16x8 kąt nawinięcia stopnie 26,69 pokrycie % 77 Druga folia materiał Al/PET Płaszcz materiał PE średnica mm 7,0 kolor czarny Własności elektryczne Rezystancja w temperaturze 20 °C Ω/km 32,12 (ekran) 21,91 (żyła) Pojemność pF/m 52,5 Własności mechniczne Temperatura pracy °C -30...+70 Temperatura układania °C -10...+40 Pakowanie
