Wysokiej jakości przewód koncentryczny TriSAT B2CA dedykowany do budowy instalacji RTV/SAT. Kabel wykonany w płaszczu LSZH-FR+ (izolacja bezhalogenowa).
• Zgodny ze standardem class A+
• Zgodny z wymaganiami rozporządzenia MTBiGM
• Klasa reakcji na ogień zgodna z CPR - B2ca-s1a,d1,a1
• Przewód w powłoce LSZH-FR+
• Miedziany rdzeń 1,00 mm
• Niska tłumienność
• Znakomite dopasowanie
• Wysoka skuteczność ekranowania
• 78% pokrycie oplotem
• 5 lat gwarancji

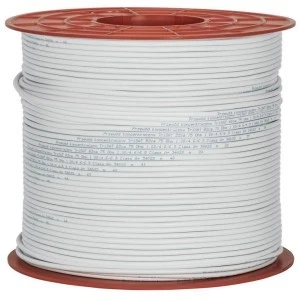

• 500 m na szpuli z ABS zapakowanej w karton
Wysokiej jakości przewód stosowany tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru (szkoły, szpitale). W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne.
Cechy wyróżniające:
· zgodny ze standardem class A+
· zgodny z wymaganiami rozporządzenia MTBiGM
· klasa reakcji na ogień zgodna z CPR - B2ca-s1a,d1,a1
· przewód w powłoce LSZH-FR+
· miedziany rdzeń 1,00 mm
· niska tłumienność
· znakomite dopasowanie
· wysoka skuteczność ekranowania
· 78% pokrycie oplotem
· 5 lat gwarancji
· 500 m na szpuli z ABS zapakowanej w karton
Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1.
Zgodnie z wytycznymi SEP kabel klasy CPR B2ca
musi być instalowany w drogach ewakuacyjnych:
· Budynki wysokościowe (WW) o wysokości ponad 55 m nad poziomem terenu
· Budynki wysokie (W) o wysokości ponad 25 m do 55 m nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie
· Budynki o kategorii zagrożenia ludzi ZL I – zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się
· Budynki o kategorii zagrożenia ludzi ZL II – przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych
· Budynki o kategorii zagrożenia ludzi ZL III – użyteczności publicznej niezakwalifikowane do kategorii ZL I oraz ZL II
· Budynki o kategorii zagrożenia ludzi ZL IV – mieszkalne
· Budynki o kategorii zagrożenia ludzi ZL V – zamieszkania zbiorowego niezakwalifikowane do kategorii ZL I oraz ZL II
· Budynki PM oraz IN (budynki produkcyjne, magazynowe, inwentarskie i in.).
Przewód koncentryczny 75 Om TriSAT B2CA E1022 został przebadany w jednostce notyfikowanej L.S. Fire Testing Institiute Srl o numerze 2479 i uzyskał klasę B2ca-s1a,d1,a1 reakcji na ogień.
TriSAT B2CA spełnia normę EN50117 i jest zgodny ze standardem klasy A+ w całym paśmie transmisyjnym w przedziale częstotliwości 5 - 3000 MHz.
Przewód jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania dedykowanego do instalacji RTV/SAT.
Posiada deklarację zgodności z dyrektywą RoHS, LVD, CPR.
Rozporządzenie MTBiGM z dnia 6 listopada 2012 r w § 192e pkt 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania:
Wymagania
Charakterystyka TriSAT B2CA
Kategoria RG-6 lub wyższa
Kable z rodziny TriSAT są kablami
kategorii RG-6 o podwyższonych parametrach
Podwójny ekran:
folia aluminiowa + oplot o gęstości ≥ 77%
Potrójny ekran:
pierwsza folia Al/PET/Al+Sur przyklejona do dielektryka + oplot 78% + druga folia Al/PET przyklejona do płaszcza
Miedziana żyła wewnętrzna o średnicy
nie mniejszej niż jeden milimetr.
Żyła miedziana o średnicy 1,00mm
Klasa A
Skuteczność ekranowania
0,03...1 GHz ≥ 85 dB
1...2 GHz ≥ 75 dB
2...3 GHz ≥ 65 dB
Skuteczność ekranowania
0,03...1 GHz ≥ 97 dB
1...2 GHz ≥ 85 dB
2...3 GHz ≥ 75 dB
Impedancja sprzężeniowa < 5 mΩ/m
Impedancja sprzężeniowa < 0,9 mΩ/m
TriSAT B2CA spełnia następujące normy:
· EN 60332-1-2 - opisuje badania palności kabla.
· EN 50399 – opisuje pomiar wydzielania ciepła i wytwarzania dymu przez kable podczas sprawdzania rozprzestrzeniania się płomienia.
· EN 60754-1/2 - opisuje korozyjność gazów powstałych w wyniku spalania.
· EN 61034-2 - opisuje sposób badania gęstości wydzielanych dymów.
TriSAT B2CA E1022_500posiada 78% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.
Wartość pokrycia przewodu oplotem (78%) pozostaje w zgodzie z wymogami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,00 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.
Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.
Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.
Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.
