Przewód koncentryczny 75ohm RG59 0,59/3,7/6,15 ekran Cu czarny Technokabel /100m/

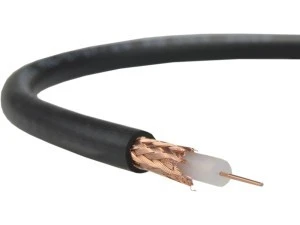

miniaturka produktu Przewód koncentryczny 75ohm RG59 0,59/3,7/6,15 ekran Cu czarny Technokabel /100m/
miniaturka produktu Przewód koncentryczny 75ohm RG59 0,59/3,7/6,15 ekran Cu czarny Technokabel /100m/
miniaturka produktu Przewód koncentryczny 75ohm RG59 0,59/3,7/6,15 ekran Cu czarny Technokabel /100m/
Zdjęcie produktu Przewód koncentryczny 75ohm RG59 0,59/3,7/6,15 ekran Cu czarny Technokabel /100m/
Kliknij, aby przejść do galerii
Cena:
3 szt.
Wysyłka w 24h

Wysokiej jakości przewód współosiowy (koncentryczny) 75ohm. Przewód o żyle wewnętrznej bimetalowej stalowo-miedzianej, jednodrutowej, izolacji polietylenowej i powłoce polwinitowej. Solidny ekran stanowi oplot z drutów miedzianych. Przewód ten używany jest do transmisji sygnałów elektrycznych wielkiej częstotliwości w instalacjach telewizji przemysłowej, sieciach komputerowych i instalacjach anten telewizyjnych

Przewód 75ohm RG 59 0,59/3,7/6,15 czarny

Wyrób

RG 59

Numer wyrobu

5.9.052

Numer normy

MIL-C-17/29C

KONSTRUKCJA

Żyła wewnętrzna:
materiał
liczba i średnica drutów [mm]
średnica [mm]


Fe-Cu
1x0,59
0,59

Izolacja żyły:
materiał
średnica [mm]


PE
3,7

Żyła zewnętrzna:
materiał i konstrukcja

oplot z drutów Cu

Powłoka: materiał
kolor

PVC
czarny

Średnica zewnętrzna [mm]

6,15

WŁASNOŚCI ELEKTRYCZNE PRZY 20°C

Impedancja falowa [W]

75 + 3

Pojemność skuteczna [pF/m]
przy f=1 kHz


66,5

Współczynnik skrócenia fali [%]

66

Rezystancja
dla prądu stałego[mW/m]:
żyły wewnętrznej
żyły zewnętrznej



145
7,7

Tłumienność falowa
[dB/100 m] - średnio
przy częstotliwości [MHz]:

1
50
100
200
300
500
800
1000
1500
2000
2400

1,4
7,7
11,3
16,5
20,5
27,3
35,6
40,5
50,0
57,9
59,5

POZOSTALE DANE

Zakres temperatur pracy [°C]

-40 ¸+70

Min promien zginania [mm]

35

Masa [kg/km]

56

Dane techniczne

Impedancja falowa [Ohm]
75
Średnica żyły zewnętrznej [mm]
3.7000
Izolator
PE (polietylen spieniony)
Materiał powłoki zewnętrznej
PVC
Materiał żyły zewnętrznej
Z miedzi (Cu)
Przybliżona średnica zewnętrzna [mm]
6.1500
Średnica żyły wewnętrznej [mm]
0.5900
Kolor izolacji
Czarny
Rodzaj żyły zewnętrznej
Oplot
Materiał żyły wewnętrznej
Fe-Cu (bimetalowa stalowo-miedziana)

Dane logistyczne

Ean
5905954913893
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
