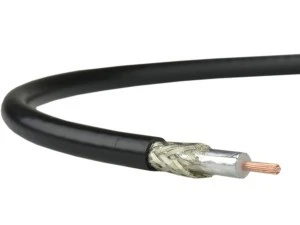

Przewód koncentryczny 50ohm H155 1,4/3,9/5,4 2,4GHz Belden /100m/

  • Indeks producenta:BL-H155A01.00B100
  • Indeks TIM:0001-00015-61264
  • Ocena:
Cena:
5 szt.
Wysyłka w 24h

Wysokiej jakości przwód współosiowy (koncentryczny) przeznaczony do instalacji WLAN 2,4 GHz. Przewód o żyle wewnętrznej miedzianej, wielodrutowej i izolacji z polietylenu piankowego. Solidny, podwójny ekran składa się z warstwy foli aluminiowej oraz oplotu z ocynowanej miedzi.

Cechy:

  • Impedancja 50 OHm
  • Materiał - żyła miękka plecionka z wyżarzonej miedzi Średnica - żyła 1.40 mm (19x0,28)
  • Materiał - diaelektryk gazowo wtryskiwany polietylen
  • Średnica - diaelektryk 3.90 mm
  • Typ folii Al-PET-Al
  • Folia - owinięcie 2
  • Materiał - ekran wyżarzona walcowana miedź
  • Średnica kabla 5.4 mm
  • Promień skrętu 35 mm

PARAMETRY

Pojemność [pF/m]

82

Skuteczność ekranowania [dB}

81

Rezystancja wewn.[ohm/km]

15

Rezystancja zewn.[ohm/km]

32

TŁUMIENNOŚĆ

50MHz [dB/100m]

6,5

100MHz [dB/100m]

9,3

200MHz [dB/100m]

13,1

500MHz [dB/100m]

16,6

800MHz [dB/100m]

21,6

1000MHz [dB/100m]

30,9

1750MHz [dB/100m]

42,3

2000MHz [dB/100m]

45,2

2400MHz [dB/100m]

49,6

Dane techniczne

Przybliżona średnica zewnętrzna [mm]
5.4000
Średnica żyły zewnętrznej [mm]
3.9000
Izolator
PE (polietylen spieniony)
Rodzaj żyły zewnętrznej
Folia + oplot
Materiał żyły wewnętrznej
Z miedzi (Cu)
Impedancja falowa [Ohm]
50
Średnica żyły wewnętrznej [mm]
1.4000
Kolor izolacji
Czarny
Materiał żyły zewnętrznej
Al

Dane logistyczne

Ean
8719605087928
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
