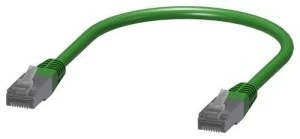

Przewód komunikacyjny do 3RC7 ILM do łączenia szeregowego modułów do modułu bezpośredniego 3RC7940‑0TE01
- Producent:SIEMENS
- Seria produktu:SIRIUS 3RA
- Indeks producenta:3RC7940-0TE01
- Indeks TIM:0001-00020-51648
- Ocena:
Cena:
Inteligentne moduły łączeniowe SIRIUS 3RC7
Sterowanie, opomiarowanie i diagnostyka
Czas na zmianę!
Czas na SIRIUS 3RC7!
Sterowanie, kontrola napięcia zasilania, pomiar prądu, pomiar mocy.Z SIRIUS 3RC7, czyli naszym nowym modułem łączeniowym przeznaczonym do realizacji rozruchu bezpośredniego i nawrotnego staje się to standardem.
Inteligentne układy rozruchowe
ILM czyli intelligent link modules Moduł SIRIUS 3RC7 kryjący się pod określeniem inteligentny moduł łączeniowy to łącznik mechaniczny i elektryczny który wraz z wyłącznikiem i stycznikiem pozwala zbudować układ rozruchowy do rozruchu bezpośredniego lub nawrotnego o prądzie znamionowym z zakresu 0,4...32 A. Łącznik ten integruje układ pomiarowy który przyłączany jest do nadrzędnego systemu sterowania.
Komunikacja ze sterownikiem Komunikacja odpływu realizowana jest za pomocą standardu ET-connection, tego samego który wykorzystywany jest w przypadku systemy rozproszonych wejść i wyjść SIMATIC ET200AL. Nadrzędnym urządzeniem dla modułów 3RC7 jest sterownik lub wyspa ET200SP, która z uwagi na swoje parametry, podobnie jak moduł 3RC7 przewidziana jest do montażu wewnątrz szafy sterowniczej.
Portfolio aparatury rozruchowej SIRIUS 3RC7 to moduł, który znakomicie wpisuje się w portfolio aparatury łączeniowej SIRIUS. Pozwala na wdrożenie aktualnych wymagań co do kontroli zużycia energii i predykcyjnej detekcji usterek w układach rozruchowych zasilających małe silniki.
Cechy produktów
Bezpieczeństwo maszyn
Dwie wersje
Możliwość rozbudowy
Zaciski sprężynowe
Zobacz, jakie pytania mieli inni użytkownicy
Moduł 3RC7 realizuje funkcję przekaźnika przeciążeniowego. Dzięki czemu, można z niej zrezygnować i zastosować wyłącznik zabezpieczający tylko na wypadek zwarcia (bez członu przeciążeniowego). Upraszcza to aplikację i zwiększa jej dostępność.
Styczniki, podobnie jak moduł 3RC7 zasilane są napięciem 24 V DC. Styczniki zasilone są bezpośrednio z modułu 3RC7 który dodatkowo sterowany jest przebiegiem PWM pozwalającym ograniczyć ilość pobieranej energii.
Konfiguracja odbywa się z poziomu oprogramowania TIA Portal. Zasadniczo nie różni się niczym od dodania kolejnego moduły wejść czy wyjść. Z punktu widzenia sterownika PLC, moduł 3RC7 jest jego integralną częścią.
Moduły 3RC7 mogą zasilać silniki o prądzie nominalnym 32 A. W przypadku większych odbiorników, podobną funkcjonalność można osiągnąć wykorzystując np. układy łagodnego rozruchu.
