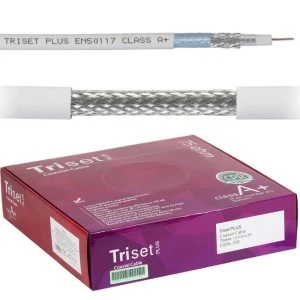

Przewód antenowy 75ohm 1,13/4,80/6,80 Cu ekran 81 biały Triset LSZH /100m/

Wysokiej jakości przewód koncentryczny TRISET PLUS E1016_100 dedykowany zarówno do instalacji indywidualnych, jak i zbiorczych. Kabel wykonany w płaszczu LSZH (LS0H) - izolacja bezhalogenowa, stosowany tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru (budynki mieszkalne wysokie i wysokościowe, użyteczności publicznej). Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T/T2, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T oraz satelitarna DVB-S/S2).

Żyła wewnętrzna wykonana z drutu miedzianego o średnicy 1,13 mm oraz potrójny ekran - pierwsza folia Al/PET/SY przyklejona do dielektryka + oplot 81% + druga folia Al/PET przyklejona do płaszcza.

Dane techniczne:

• Rodzaj towaru Przewód koncentryczny
• Typ TRISET PLUS
• Marka TRISET
• Zastosowanie Wewnętrzny
• Klasa kabla RG-6
• Zgodność z Rozporządzeniem MTBiGM Tak
• Klasa CPR Dca
• Kabel żelowany Nie

Cechy wyróżniające:

• Zgodny ze standardem class A+,
• Klasa reakcji na ogień zgodna z CPR - Dca-s2, d1, a1
• Zgodny z wymaganiami rozporządzenia MTBiGM,
• Wykonany w płaszczu LSZH (LS0H) - izolacja bezhalogenowa
• Potrójny ekran - pierwsza folia Al/PET/SY przyklejona do dielektryka + oplot 81% + druga folia Al/PET przyklejona do płaszcza
• Spełnia wymogi normy na przyspieszone starzenie IEC68-2 część 3,
• Miedziany rdzeń 1,13 mm,
• Niska tłumienność,
• Znakomite dopasowanie,
• Wysoka skuteczność ekranowania - w większości zakresu spełnia wymóg class A++,
• 81% pokrycie oplotem

Budowa przewodu:

1. LSZH ⌀ 6,85mm
2. AI/PET
3. AI 81%
4. AI/PET/SY
5. ø 4,8mm
6. Cu ø 1,13mm

Własności fizyczne:

• Impedancja 75Ω
• Klasa ekranowania A+
• Impedancja transferowa TI <1,2 mΩ/m

Żyła:

• Materiał: Miedziana
• Średnica: 1,13mm

Dielektryk:

• Spienienie: Fizyczne
• Średnica: 4,8mm

Ekran

• Ilość warstw: 3

Pierwsza folia

• Przyklejona do dielektryka: TAK
• Materiał: Al/PET/SY
• Wymiary: 40/12/30µm
• Całkowita grubość: 85µm

Oplot

• Materiał: Aluminium
• Średnica drutu: 0,12mm
• Ilość drutów: 24x6 szt.
• Kąt nawinięcia: 18,13stopnie
• Pokrycie: 81%

Druga folia

• Przyklejona do płaszcza: Tak
• Materiał: Al/PET
• Całkowita grubość: 25µm

Płaszcz

• Materiał: LSZH
• Grubość: 0,64mm
• Średnica: 6,85mm
• Kolor: Biały (RAL 9010)

Własności elektryczne

• Rezystancja w temperaturze 20 °C: 16,85 Ω/km
• Pojemność: 52 pF/m
• Współczynnik skrócenia fali: 84%

Własności mechaniczne

• Temperatura pracy: -30...+70 °C
• Temperatura układania: -5...+40 °C
• Minimalny promień gięcia: 70 (jednokrotnie) 140 (wielokrotnie)mm
