Przetwornik temperatury MAX‑AT‑1U‑DS.

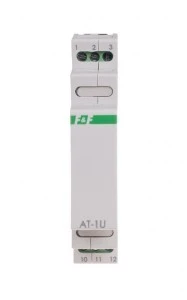

Przetwornik temperatury AT-1U-DS

Opis produktu

Przetwornik analogowy temperatury z wyjściem napięciowym
Przetwornik temperatury AT-1U-DS przeznaczony jest do pomiaru temperatury przy wykorzystaniu cyfrowego czujnika temperatury serii DS1820 i przekształcaniu wyniku pomiaru do postaci analogowego sygnału napięciowego w zakresie 1÷10 V.

Funkcje

• Ciągły pomiar temperatury środowiska przy wykorzystaniu cyfrowych czujników temperatury DS1820, DS18S20 i DS18B20 (czujnik należy nabyć osobno);
• Współpraca z czujnikami temperatury RT4 (zakres temperatur -30÷65°C) produkcji F&F;
• Nastawialny zakres pomiarowy;
• Optyczna sygnalizacja działania przetwornika oraz stanu podłączonego czujnika.

Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.
Do podłączenia czujnika temperatury zaleca się stosowanie 3-żyłowego przewodu ekranowanego. Ekran przewodu z jednej strony należy podłączyć do PE.
Do podłączenia wyjścia napięciowego zaleca się stosowanie 2-żyłowego przewodu ekranowanego, podłączonego z jednej strony do PE.
