Przetwornik natężenia prądu MB-3I-1 5A

Opis produktu

Przetwornik natężenia prądu
z wyjściem MODBUS RTU.
Trójfazowy 5 A AC.
Do współpracy z przekładnikami prądowymi.


Przetwornik natężenia prądu MB-3I-1 przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Działanie trójfazowego przetwornika natężenia prądu MB-3I-1

Przetwornik natężenia prądu MB-3I-1 przystosowany jest do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A.
Moduł dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejścia pomiarowe. Odczyt wartości mierzonego natężenia prądu oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485, za pomocą protokołu komunikacyjnego MODBUS RTU.

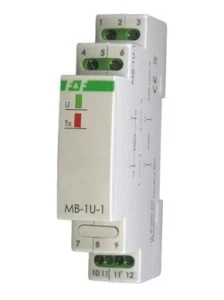

Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485.
Program bezpłatny.
