Sygnał wyjściowy jest odizolowany galwanicznie od sygnału wejściowego oraz zasilania.

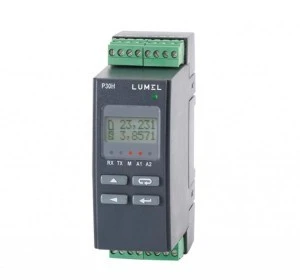

Przetwornik P30H ma programowalne funkcje pomiarowe i pomocnicze. Można go programować z klawiatury, za pomocą bezpłatnego programu eCon przez interfejs RS-485 lub ETHERNET, albo w dowolnej przeglądarce internetowej.
Przetwornik dostępny jest w 3 wersjach: podstawowa, z obsługą karty SD, z Ethernetem i pamięcią plików systemowych.
- Wejście programowalne
- parametry sieci DC
- prąd przez bocznik +/- 150mV
- napięcie 0...12/48/100/250V lub 0...600/1000V w zestawie z posobnikiem D5
- Wyjście:
- 1 x analogowe 0/4...20mA lub 0...10V
- 1 x przekaźnikowe opcjonalnie wymienne na CANopen albo analogowe 0/4...20mA lub 0...10V
- 1 x dodatkowe przekaźnikowe opcjonalnie wymienne na wyjście zasilające 0...24V d.c.
- Wyświetlacz: LCD 2 x 8 znaków - podświetlany,
- Zasilanie: 85..253 V a.c./d.c. lub 20...40 V a.c./d.c., / 20...60 V d.c.
- Przetwarzanie wybranej wielkości mierzonej na analogowy sygnał wyjściowy w oparciu o liniową charakterystykę.
- Jeden lub dwa alarmy przekaźnikowe ze stykiem zwiernym pracujące w 6 trybach.
- Dodatkowe wyjście zasilania 24 V d.c 30 mA załączane/wyłączane programowo (opcja).
- Rejestracja sygnałów wejściowych w zaprogramowanych odcinkach czasu w pamięci wewnętrznej, na karcie SD/SDHC (opcja) lub w pamięci systemu plików (opcja).
- Obsługa interfejsu RS-485 z protokołem Modbus w trybie RTU
- Obsługa protokołu komunikacyjnego CANopen (opcja)
- Tryb RS-485 Master/Monitor – możliwość odpytywania 1 urządzenia
- Obsługa protokołu komunikacyjnego CANopen (opcja)
- Obsługa kart SD/SDHC (opcja).
- Interfejs Ethernet 10/100 BASE-T (opcja).
- Protokół: Modbus TCP/IP, HTTP, FTP.
- Usługi: serwer www, serwer ftp, klient DHCP.
- Wymiary: 45 x 120 x 100mm.
P30H 1021200M0
Programowalny przetwornik obwodów d.c.
1:WYJ1 analogowe 0/4...20mA
0:bez wyposażenia dodat.
2:WYJ2 analogowe 0/4...20mA
1:WYJ3 przekaźnik 5A
2:zasil. 20-40Vac / 20-60Vdc
00:wykonanie standardowe
M:wersja polska/angielska
0:raport z kontroli
