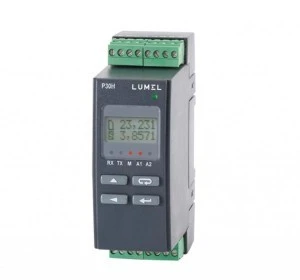

Przetwornik parametrów obwodów D.C. P30H 1011200M0 Zasilanie 20‑40V a.c. / 20‑60V d.c. wyj. Analog 0/4 20 mA

Cena:
Na zamówienie od TIM

Sygnał wyjściowy jest odizolowany galwanicznie od sygnału wejściowego oraz zasilania.
Przetwornik P30H ma programowalne funkcje pomiarowe i pomocnicze. Można go programować z klawiatury, za pomocą bezpłatnego programu eCon przez interfejs RS-485 lub ETHERNET, albo w dowolnej przeglądarce internetowej.
Przetwornik dostępny jest w 3 wersjach: podstawowa, z obsługą karty SD, z Ethernetem i pamięcią plików systemowych.

  • Wejście programowalne
    • parametry sieci DC
    • prąd przez bocznik +/- 150mV
    • napięcie 0...12/48/100/250V lub 0...600/1000V w zestawie z posobnikiem D5
  • Wyjście:
    • 1 x analogowe 0/4...20mA lub 0...10V
    • 1 x przekaźnikowe opcjonalnie wymienne na CANopen albo analogowe 0/4...20mA lub 0...10V
    • 1 x dodatkowe przekaźnikowe opcjonalnie wymienne na wyjście zasilające 0...24V d.c.
  • Wyświetlacz: LCD 2 x 8 znaków - podświetlany,
  • Zasilanie: 85..253 V a.c./d.c. lub 20...40 V a.c./d.c., / 20...60 V d.c.
  • Przetwarzanie wybranej wielkości mierzonej na analogowy sygnał wyjściowy w oparciu o liniową charakterystykę.
  • Jeden lub dwa alarmy przekaźnikowe ze stykiem zwiernym pracujące w 6 trybach.
  • Dodatkowe wyjście zasilania 24 V d.c 30 mA załączane/wyłączane programowo (opcja).
  • Rejestracja sygnałów wejściowych w zaprogramowanych odcinkach czasu w pamięci wewnętrznej, na karcie SD/SDHC (opcja) lub w pamięci systemu plików (opcja).
  • Obsługa interfejsu RS-485 z protokołem Modbus w trybie RTU
  • Obsługa protokołu komunikacyjnego CANopen (opcja)
  • Tryb RS-485 Master/Monitor – możliwość odpytywania 1 urządzenia
  • Obsługa protokołu komunikacyjnego CANopen (opcja)
  • Obsługa kart SD/SDHC (opcja).
  • Interfejs Ethernet 10/100 BASE-T (opcja).
    • Protokół: Modbus TCP/IP, HTTP, FTP.
    • Usługi: serwer www, serwer ftp, klient DHCP.
  • Wymiary: 45 x 120 x 100mm.

Programowalny przetwornik obwodów d.c.

1:WYJ1 analogowe 0/4...20mA
0:bez wyposażenia dodat.
1:WYJ2 przekaźnik 5A
1:WYJ3 przekaźnik 5A
2:zasil. 20-40Vac / 20-60Vdc
00:wykonanie standardowe
M:wersja polska/angielska
0:raport z kontroli

Dane techniczne

PKWiU
26.51.43-30
Częstotliwość prądu znamionowego [Hz]
0
Wartość początkowa zakresu pomiarowego prądu [A]
-15000
Z wyjściem binarnym
Wersja modułowa
Wartość końcowa zakresu pomiarowego prądu [A]
15000
Rodzaj wyjścia analogowego
Inne
Wbudowane funkcje konfiguracyjne

Dane logistyczne

Ean
5901769475090
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
