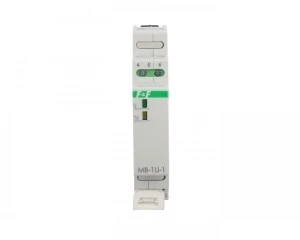

Przetwornik napięcia MB-1U-1

Opis produktu

Przetwornik napięcia z wyjściem MODBUS RTU.
Przetwornik MB-1U-1 dokonuje pomiaru napięcia i wymiany danych za pomocą portu RS485 zgodnie z protokołem MODBUS RTU.

Działanie przetwornika napięcia

Przetwornik napięcia MB-1U-1 dokonuje ciągłego pomiaru wartości wejściowego napięcia przemiennego lub stałego. Odczyt wartości mierzonego napięcia oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartości skutecznej napięcia TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.

Kanał pomiarowy jest galwanicznie separowany od wejścia zasilającego przetwornik i portu komunikacyjnego RS-485. Port RS-485 nie jest separowany od napięcia zasilania.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.
