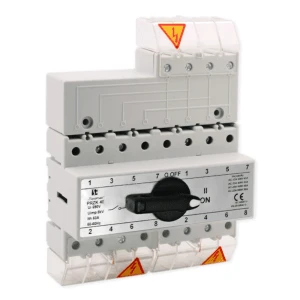

Przełącznik instalacyjny wykorzystywany jest w układach sterowania. Dzięki trójpozycyjnemu przełącznikowi I-0-II urządzenie daje możliwość wyboru sterowania jednym z dwóch wyjściowych obwodów lub ich całkowite wyłączenie. Umożliwia współpracę i sterowanie innymi produktami automatyki budynkowej lub bezpośrednio odbiornikami. Urządzenie posiada wbudowany rygiel w przełączniku - umożliwia to zablokowanie pozycji pracy w dowolnym ustawieniu za pomocą np. kłódki. Maskownice zacisków posiadają możliwość plombowania, tym samym uniemożliwiając ich ściągnięcie i dostęp do podłączeń osobom nieuprawnionym. Wyrób 100% polski uznanej firmy "Spamel" z Twardogóry k. Oleśnicy (woj. dolnośląskie).
Przekroczenie momentu dokręcenia może doprowadzić do wykrzywienia styków stałych, deformacji zacisków i braku łączenia (takie uszkodzenia mogą być powodem odrzucenia reklamacji).
PARAMETRY PRODUKTU:
EAN: 5907723031180
Oznaczenie handlowe: PRZK-4080/W02
Maksymalne obciążenie: 35 kW (400/500V), 30 kW (690V)
Liczba biegunów: 4
Konfiguracja biegunów: 4P
Liczba modułów 18mm: 8
Kategoria użytkowania: AC-23A, AC-22A
Prąd znamionowy In: 80 A
Prąd znamionowy załączalny zwarciowy Icm: 8000 A
Prąd znamionowy krótkotrwały wytrzymywany Icw: 1800 A
Napięcie znamionowe łączeniowe Ue (AC): 400/500/690V (AC-23A - 70/55/32A), 690V (AC-22A - 80A)
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 8 kV
Znamionowe napięcie izolacji Ui: 690 V~
Pozycja punktu wspólnego: góra
Wytrzymałość mechaniczna (liczba cykli): 10000
Montaż: szyna 35 mm (TH35/DIN), wkręty do podłoża
Sposób podłączenia: zaciski gwintowe klatkowe
Maks. przekrój przewodów podłączeniowych: 25 mm²
Moment dokręcający: 2 Nm (przekroczenie momentu dokręcenia może doprowadzić do wykrzywienia styków stałych, deformacji zacisków i braku łączenia [takie uszkodzenia mogą być powodem odrzucenia reklamacji])
Wymiary (szer. × wys. × gł.): 140×187,5×82,5 mm
Długość odizolowania przewodu: 12 mm
Waga netto (kg): 0,32
Certyfikaty: CE, RoHS, EAC
Normy: IEC/EN 60947-3
